安全继电器的工作原理及使用方法

根据欧盟要求，出口到欧盟成员国的设备必须经过CE认证，电气设备符合标准EN60204-1的要求，工业设备要安装安全继电器，今天就讲一讲安全继电器的应用。

安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，因此需设计出多种安全継电器以保护不同等级机械，主要目标在保护暴露于不同等级之危险性的机械操作人员。

安全继电器与一般继电器的主要差别在哪里? 所谓“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。

一、安全继电器用在何处呢?

用在带有确认机器安全的输入，确认安全后，给接触器等的输入进行控制的安全电路的设计上

二、对安全电路的要求？

1.在紧急停止解除时，机器不能出现突然再启动

2.万一机器安全电路发生故障时，可以停止机器动力电源

3.安全电路发生故障时，机器不能再启动

像安全开关、光幕等确认安全的输入，无法做到上述功能，那么，怎样才能做到安全电路呢?是靠双重电路就可以了?

A单靠双重化是不行的。 双重化是必要的，但是除此之外，必备如下几个条件，双重化电路的互相检查确认所有安全电路已经断开一次，必要时由作业者操作便可以启动等条件。还有从另一个角度来说，输入的开关接线短路或电线外皮破损而引起的接地的可能性时，必须预防因此而引起的机器突然启动 。

实际上，为了方便安全电路的构成，将安全继电器和其他组件组合配套，把基本的紧急停止电路、安全电路组成电路模块的产品称为安全继电器模块。

安全继电器顾名思义要安全，它是一个安全回路中所必须的控制部分(安全回路包括安全输入，控制器，安全输出)，安全继电器接受了安全输入(比方说安全光幕、安全门锁）。通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。它的输入输出一般都是冗余的，并且触点都是强制导向的开关。 其实安全继电器说白了就是把2-4个继电器混在了一起，各自的触点很多是互锁的，这样就可以有效地监控外部回路的触点是否熔接，或者有没有短路等现象。

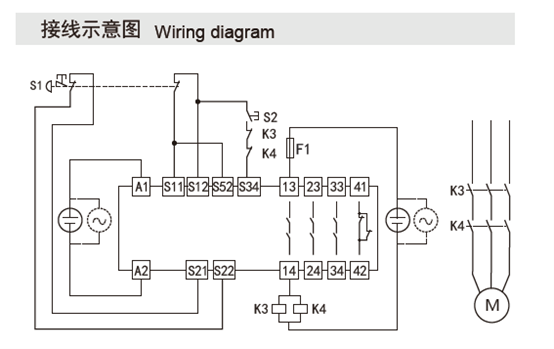

以北京平和安全继电器为例： 端子A1,A2接电源，S21,S22----通道一，接急停、门禁、光幕、限位开关等；S11,S12----通道二，接急停、门禁、光幕、限位开关等。13，14；23，24；33，34；41，42分别接控制回路1、控制回路2、控制回路3和控制回路4。 PH6101-3A1B和PH6102-3A1B(M)的区别在于一个是“自动启动”运行模式，一个是“监控启动”运行模式。

三、机械安全认证遵循的标准主要是哪几个？

IEC 61508 / ISO 13849/ IEC 62061 。



四、如何选用安全继电器？

根据安全回路输入设备的不同，安全继电器通过输入设备、输出通道数、后端驱动能力要求、安全等级和功能要求这五方面来选型。机械安全回路的输入设备通常为安全传感器，主要有急停按钮、安全门、安全光幕、安全垫、联锁装置、双手按钮、激光扫描器等。





北京平和的安全继电器产品，是可以覆盖以上功能的安全产品，拥有德国莱茵SIL安全认证，采用失效安全技术、触点熔接保护。配置双通道安全条件，特殊的逻辑结构设计，对安全输出进行反馈监控，功能异常消除，安全隐患不积累。
