什么是二线制、三线制和四线制？

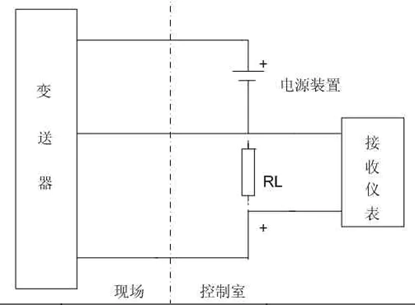

二线制变送器供电为24VDC，输出信号为4-20mADC，负载电阻为250Ω，24V电源的负线电位最低，它就是信号公共线。

（输入接收仪表的是电流信号，如将电阻RL并联接入时，则接收的就是电压信号了。）

应用：温度变送器、4-20mA输出的压力变送器都是二线制。

     在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。两者之间距离可能数十至数百米。按一百米距离计算，省去2根信号传输导线意味着成本降低近百元。另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线，而二线制变送器可使用非常便宜的双绞线导线，因此在应用中二线制变送器必然是首选。

那么使用二线制有什么限制条件呢？

要实现二线制变送器必须同时满足以下条件：

1、V≤Emin-ImaxRLmax（变送器的输出端电压V等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。）

2、I≤Imin（变送器的正常工作电流I必须小于或等于变送器的输出电流。）

3、P＜Imin(Emin-IminRLmax)（变送器的最小消耗功率P不能超过上式,通常＜90mW。式中:Emin=最低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V,5%为24V电源允许的负向变化量；Imax=20mA；Imin=4mA；RLmax=250Ω+传输导线电阻。）

由于4-20mADC(1-5VDC)信号制的普及和应用，在控制系统应用中为了便于连接，就要求信号制的统一，为此要求一些非电动单元组合的仪表，如在线分析、机械量、电量等仪表，能采用输出为4-20mADC信号制，但是由于其转换电路复杂、功耗大等原因，难于全部满足上述的三个条件，而无法做到二线制，就只能采用外接电源的方法来做输出为4-20mADC的四线制变送器了。

相对于四线制和三线制，两线制有什么优点呢？

1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的导线；可节省大量电缆线和安装费用；

2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能降低干扰；二线制与三线制必须用屏蔽线,屏蔽线的屏蔽层要妥善接地。

3、电容性干扰会导致接收器电阻有关误差，对于4～20mA二线制环路，接收器电阻通常为250Ω（取样Uout=1～5V）这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远；

4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等而造成精度的差异，实现分散采集，分散式采集的好处就是：分散采集，集中控制....

5、将4mA用于零电平，使判断开路与短路或传感器损坏（0mA状态）十分方便。

6、在两线输出口非常容易增设一两只防雷防浪涌器件,有利于安全防雷防爆。

   总结

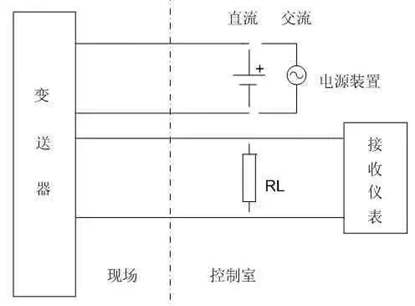

　　四线制是两个信号线、两个供电线，信号线和供电线分开，精度最好，带载能力最强，抗干扰能力最差，电路结构最复杂，成本比较高昂；而三线制则是信号线和和供电线共用一个正极或负极，精度次之，抗干扰能力比四线制好，电路结构较复杂，成本比四线制低；而二线制则是两个线既做供电用，又做信号线，误差最大，带载能力弱，抗干扰能力强，电路结构简单，成本最低，应用范围最广；另外二线制只能输出mA电流信号，三线制和四线制则没有这个限制。
