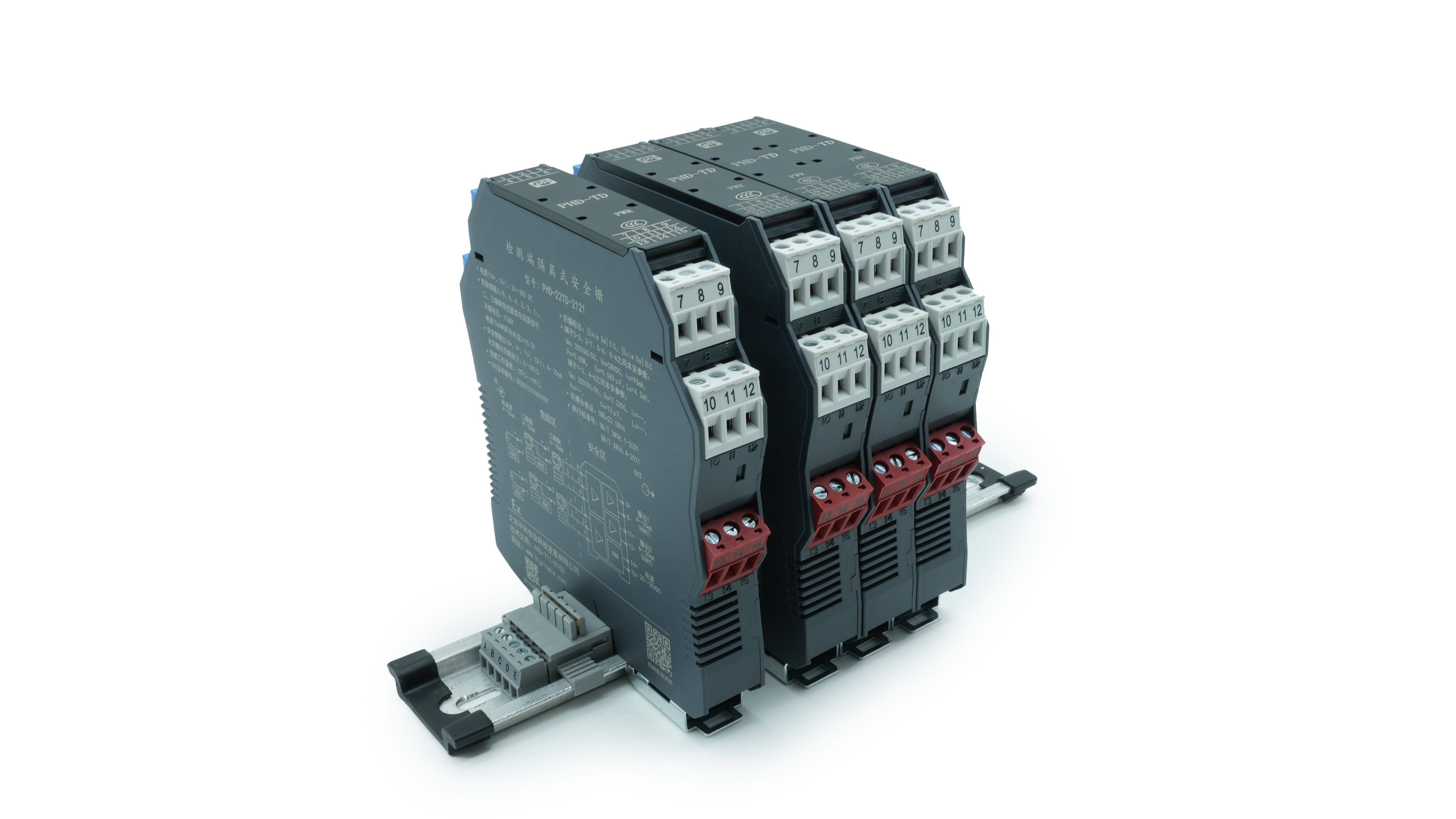

PHD-12TP-1**
一入二出 频率信号输入 隔离式安全栅
-
通道数：
一进二出
-
输入：
频率信号
-
输出：
直流信号
频率信号输入隔离式安全栅
一入二出
输入：频率信号
输出：直流信号
概述
频率信号输入隔离式安全栅，可实现将危险区仪表的频率信号根据用户设定的量程线性换成直流信号输出到安全区。
该产品需独立供电，电源、输入、输出三端隔离。
“*”表示输出信号类型，具体型号用代码表示（详见“规格型号及代码”）
“*”表示输出信号类型，具体型号用代码表示（详见“规格型号及代码”）
| 频率信号输入 |
输入频率：0.1Hz~100kHz 最高允许输入电压：30Vp-p 最小输入点评：2V, (2Hz~100kHz) 2V, (0.1Hz~100kHz) |
|---|---|
| 输出信号 | 直流信号（详见输出参数定义） |
| 电流输出负载电阻 | ≤350Ω |
| 电压输出负载电阻 | ≥1kΩ |
| 供电电压 | 18~35V DC，功耗≤65mA (24V供电，20mA输出时） |
| 脉冲宽带 | ≥2us |
| 最小量程 | 50Hz |
| 输出精度 | 0.1% F.S |
| 温度漂移 | 0.01% F.S/℃ |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 电磁兼容性 | 符合GB/T 18268 （IEC 61326-1） |
| 绝缘强度 | 本安端与非本安端（≥2500VAC/min)；电源与非本安端之间（≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ(输入/输出/电源间） |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 安装场所 | 安装在安全区，可与高处于0区, IIC, 20区, IIIC 危险场所的本案仪表连接 |
| 适用现场设备 | 电平脉冲信号 |
| 外形尺寸 | 厚17.5mm×宽108mm×高118mm |
| 防爆标志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆标准 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 认证参数（端子5-6之间） | Um=250V AC/DC, Uo=14V DC, Io=8mA, Po=28mW, Co=0.73uF, Lo=150mH |
| 认证机构 | 国家防爆电气产品质量检验检测中心CQST |
