PHD-11TT-*8
一入一出 热电偶输入 热电偶1：1输出
-
通道数：
一进一出
-
输入：
热电偶
-
输出：
热电偶1:1
热电偶输入隔离式安全栅
PHD-11TT-*8 一入一出
输入：热电偶信号
输出：1:1毫伏信号
概述
热电偶输入隔离式安全栅，可将危险区域内热电偶(TC)发出的毫伏信号1：1隔离传输到安全区。
概述
热电偶输入隔离式安全栅，可将危险区域内热电偶(TC)发出的毫伏信号1：1隔离传输到安全区。
该产品需独立供电，电源、输入、输出三端隔离。
“*”表示热电偶输入类型，具体型号用代码表示（详见“"输入信号类型和量程表”)。
|
输入信号类型和量程表
|
||||
|
代码
|
热电偶型号
|
测量范围
|
最小量程
|
转换精度
|
|
1
|
K
|
-200~1370℃
|
50℃
|
0.5℃/0.1%
|
|
2
|
S
|
-50~1760℃
|
500℃
|
1.5℃/0.1%
|
|
3
|
E
|
-140~1000℃
|
50℃
|
0.5℃/0.1%
|
|
4
|
J
|
-160~1200℃
|
50℃
|
0.5℃/0.1%
|
|
5
|
B
|
250~1800℃
|
500℃
|
1.5℃/0.1%
|
|
6
|
T
|
-200~400℃
|
50℃
|
0.5℃/0.1%
|
|
7
|
R
|
-50~1760℃
|
500℃
|
1.5℃/0.1%
|
|
8
|
N
|
-200~1300℃
|
50℃
|
0.5℃/0.1%
|
| 冷端补偿 | 冷端补偿方式（CJC)：内部补偿 |
|---|---|
| 供电电压 | 20-35VDC，功耗<0.8W |
| 输入信号 | K、S、E、J、B、T、R、N热电偶信号 |
| 输出信号 | 热电偶 TC 1:1 |
| 信号范围及量程范围 | 信号范围：对应热电偶的测量范围-20~80mV |
| 输入输出路数 | 一路输入，一路输出 |
| 适用的现场设备 | K、S、E、J、B、T、R、N热电偶传感器 |
| 输出精度 | 0.1%F.S（ 典型值：0.05%F.S） |
| 温度漂移 | 0.005%F.S/℃ |
| 温度参数 | 工作温度：-20℃-+60℃，存储温度：-40℃-+80℃ |
| 空气相对湿度 | 10%~95％RH无凝露 |
| 绝缘强度 | 本安端与非本安端(≥3000VAC/min)；电源与非本安端之间(≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ(输入/输出/电源间） |

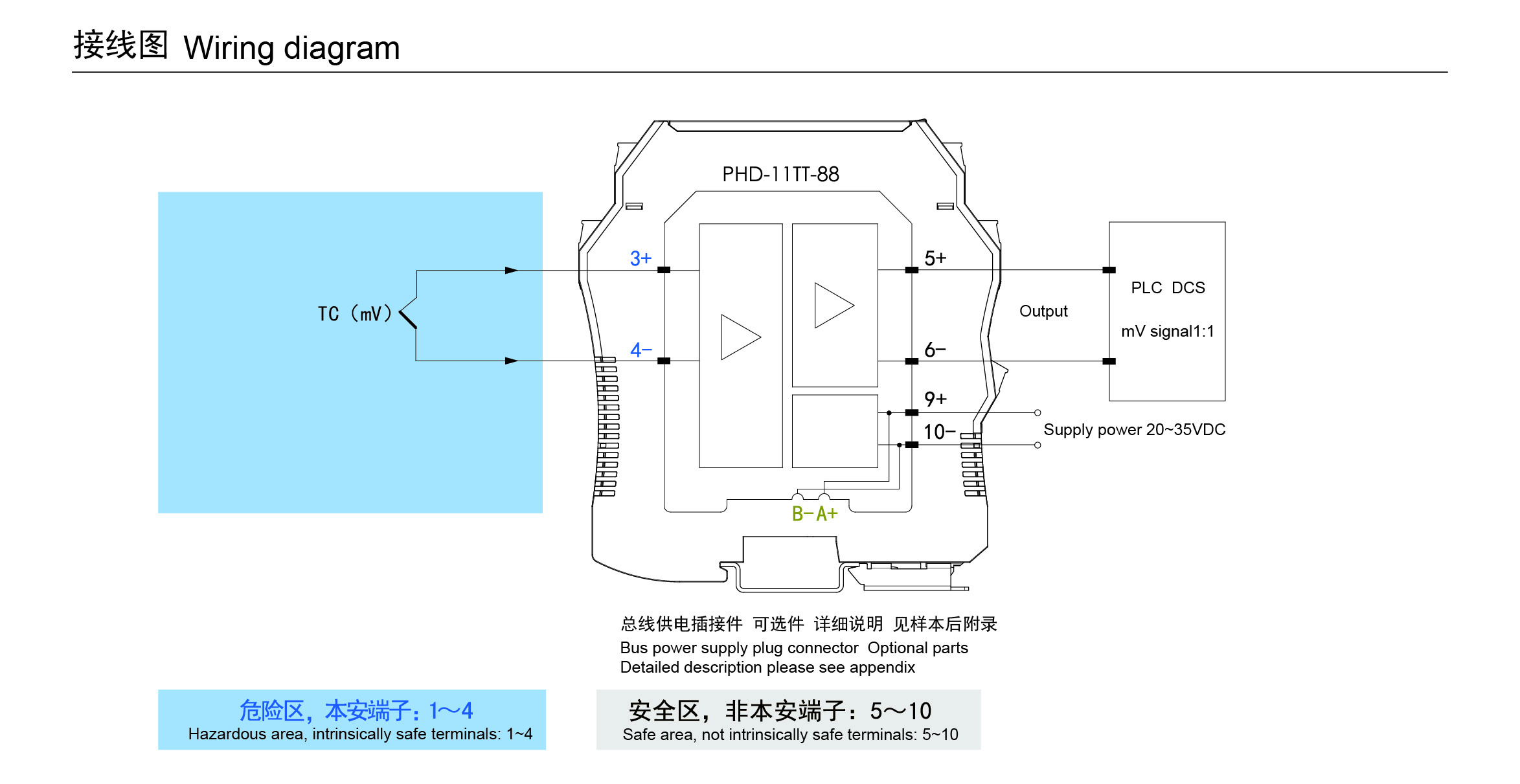

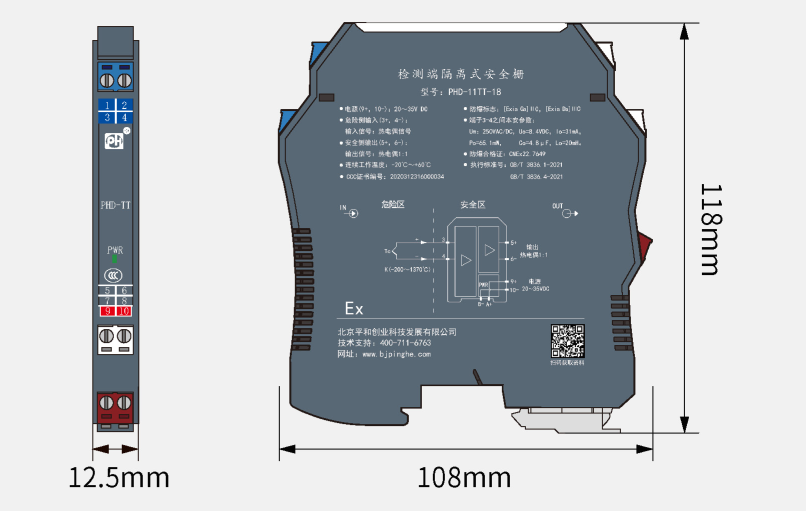

| 外形尺寸 | 厚12.5mmx宽108mmx高118mm |
| 电磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 防爆标志 | [Exia Ga]IIC |
| 认证机构 | 国家防爆电气产品质量监督检验中心CQST认证 |
| 认证参数(端子3-4之间) | Um=250V Uo=8.4V Io=31mA Co=4.8μF Lo=20mH Po=65mW |
| 安装场所要求 | 可与具有ⅡA、ⅡB、ⅡC危险气体的0区本安仪表相连接 |
| 平均无故障时间 | ≤100000小时 |
