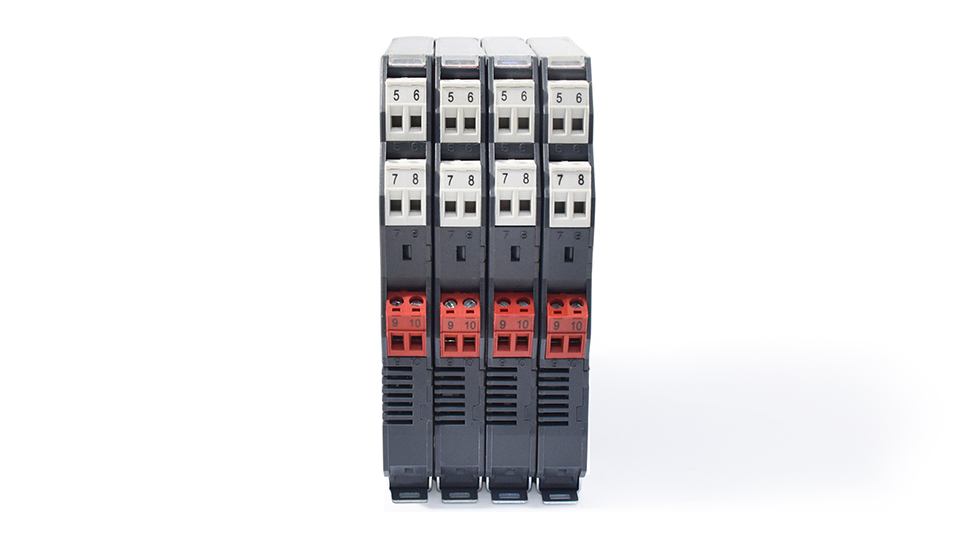

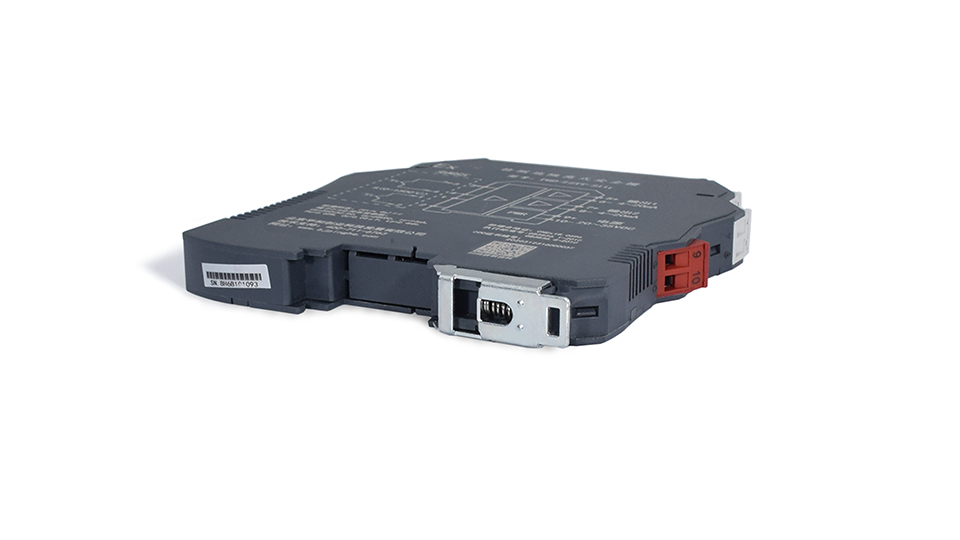

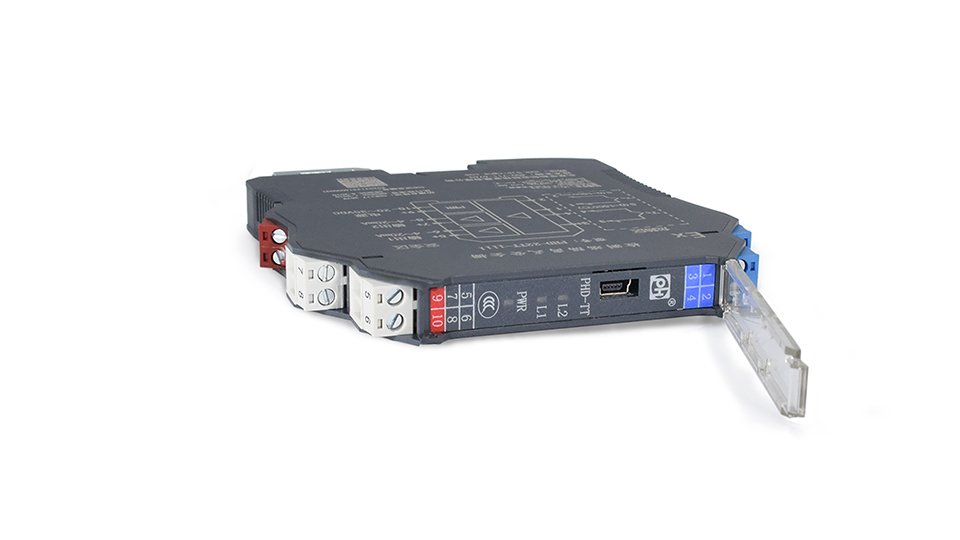

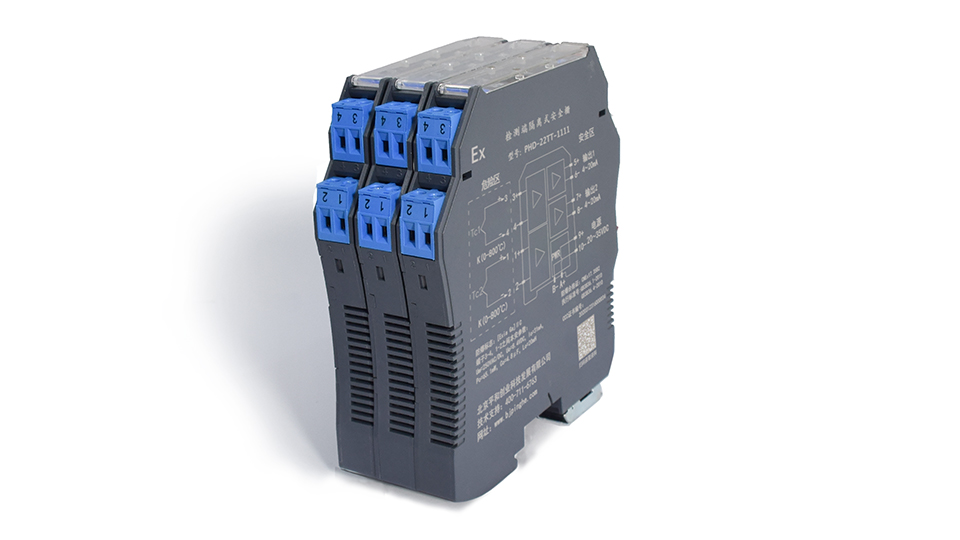

PHD-22TT-*1*1
二入二出 热电偶输入 4-20mA输出
-
通道数：
二进二出
-
输入：
热电偶
-
输出：
4-20mA

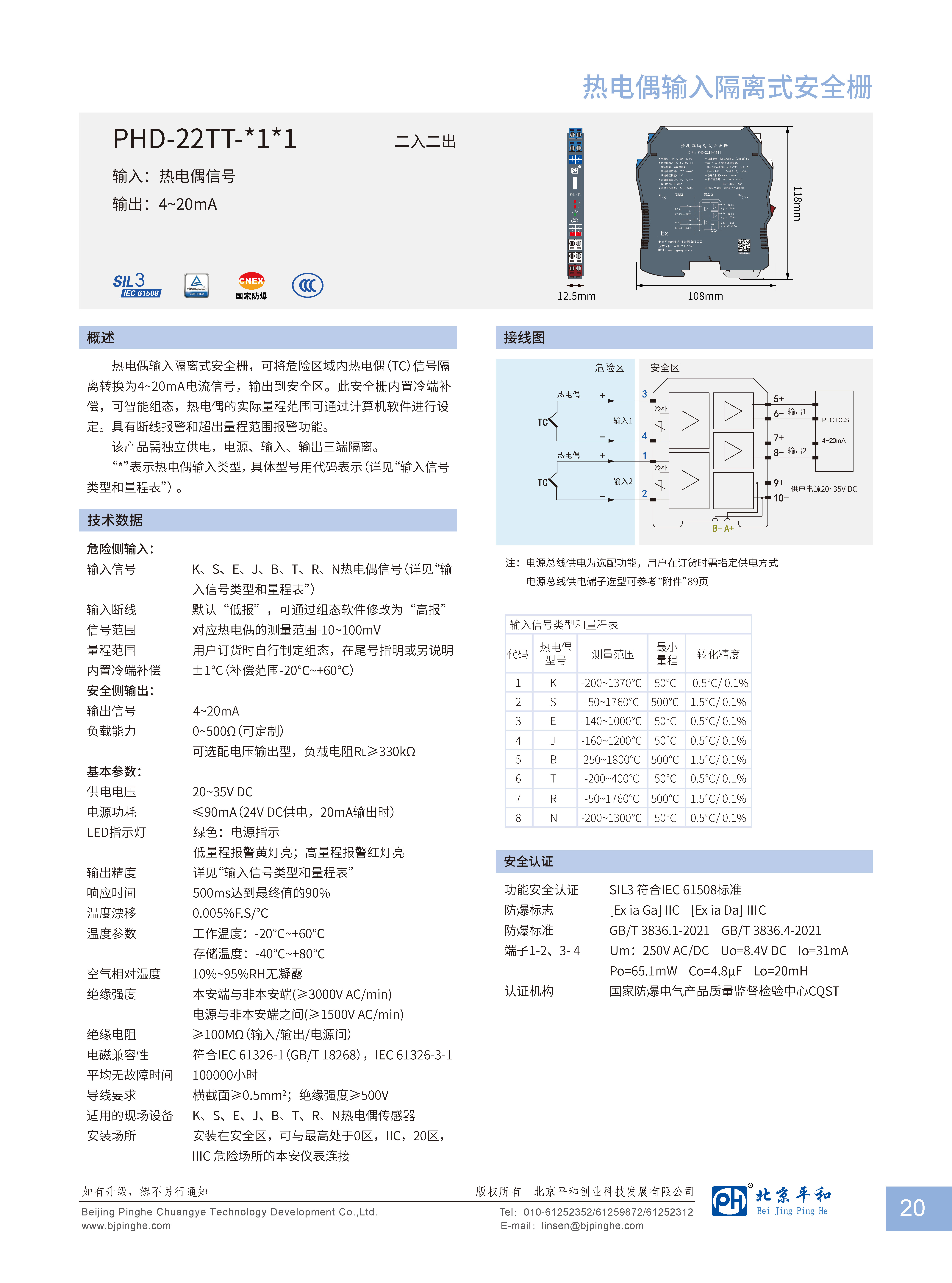

热电偶输入隔离式安全栅
PHD-22TT-*1*1 二入二出
输入：热电偶信号
输出：4-20mA
概述
热电偶输入隔离式安全栅，可将危险区域内热电偶(TC)信号隔离转换为4-20mA电流信号，输出到安全区。此安全栅内置冷端补偿，可智能组态，热电偶的实际量程范围可通过计算机软件进行设定。具有断线报警和超出量程范围报警功能。具有断线报警和超出量程范围报警功能。
输出：4-20mA
概述
热电偶输入隔离式安全栅，可将危险区域内热电偶(TC)信号隔离转换为4-20mA电流信号，输出到安全区。此安全栅内置冷端补偿，可智能组态，热电偶的实际量程范围可通过计算机软件进行设定。具有断线报警和超出量程范围报警功能。具有断线报警和超出量程范围报警功能。
该产品需独立供电，电源、输入、输出三端隔离。

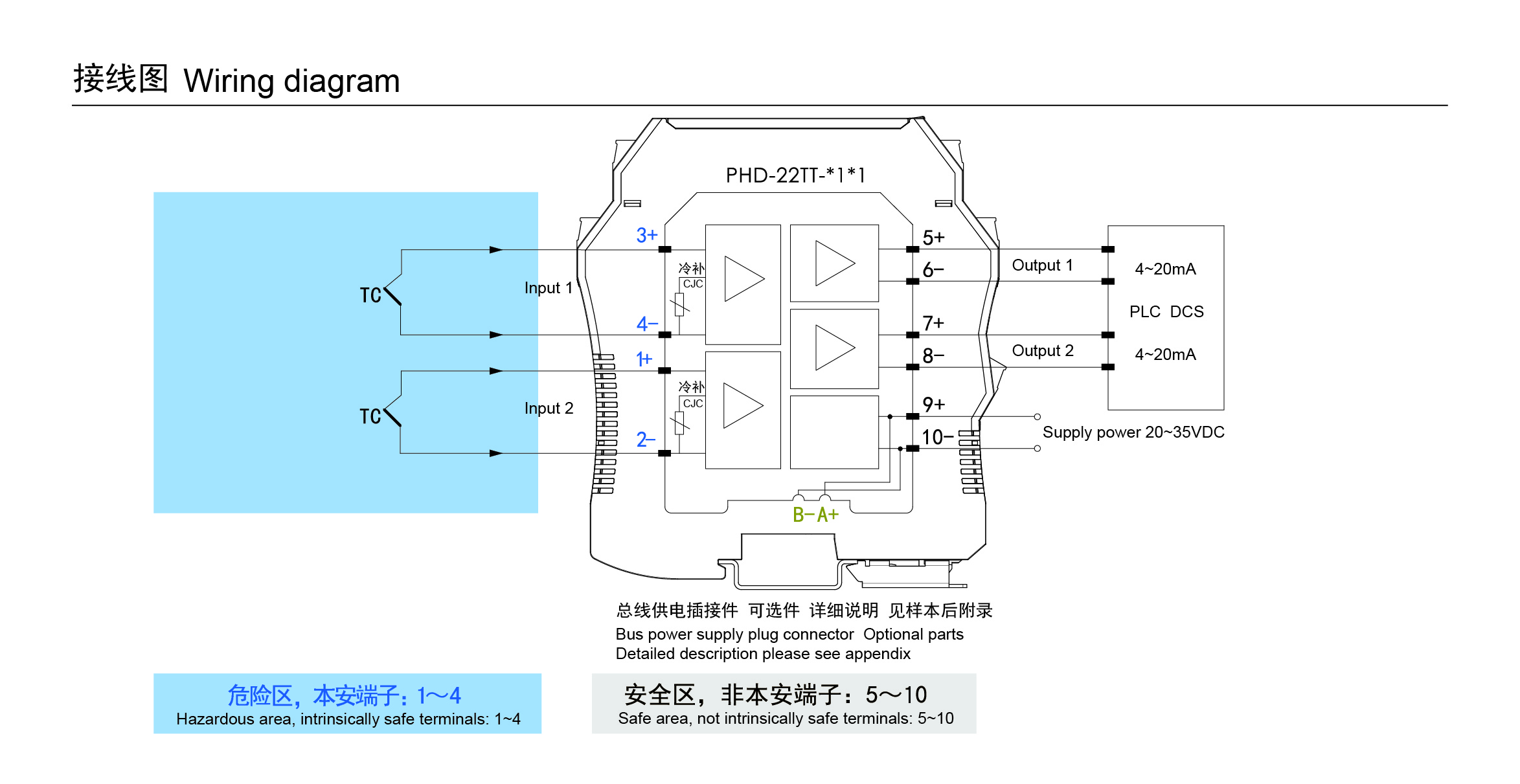

“*”表示热电偶输入类型，具体型号用代码表示（详见“"输入信号类型和量程表”)。
“*”表示热电偶输入类型，具体型号用代码表示（详见“"输入信号类型和量程表”)。
| 冷端补偿 | 冷端补偿方式（CJC)：内部补偿 |
|---|---|
| 供电电压 | 20-35VDC，功耗<2W (24VDC供电，20mA输出时) |
| 输入信号 | K、S、E、J、B、T、R、N热电偶信号 |
| 输出信号 | 4~20mA |
| 信号范围及量程范围 |
信号范围：对应热电偶的测量范围 -10~100mV 量程范围：用户订货时自行制定组态，在尾号指明或另说明 |
| 允许输出负载能力 | 0~500Ω(可定制) |
| 报警指示 | 低量程报警L1灯亮；高量程报警L2灯亮 |
| 输入输出路数 | 二路输入，二路输出 |
| 适用的现场设备 | K、S、E、J、B、T、R、N热电偶传感器 |
| 输出精度 | 0.1%F.S（ 典型值：0.05%F.S） |
| 冷端补偿 | ±1℃ (补偿范围-20℃-+60℃) |
| 温度漂移 | 0.005%F.S/℃ |
| 温度参数 | 工作温度：-20℃-+60℃，存储温度：-40℃-+80℃ |
| 空气相对湿度 | 10%~95％RH无凝露 |
| 绝缘强度 | 本安端与非本安端(≥3000VAC/min)；电源与非本安端之间(≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ(输入/输出/电源间） |

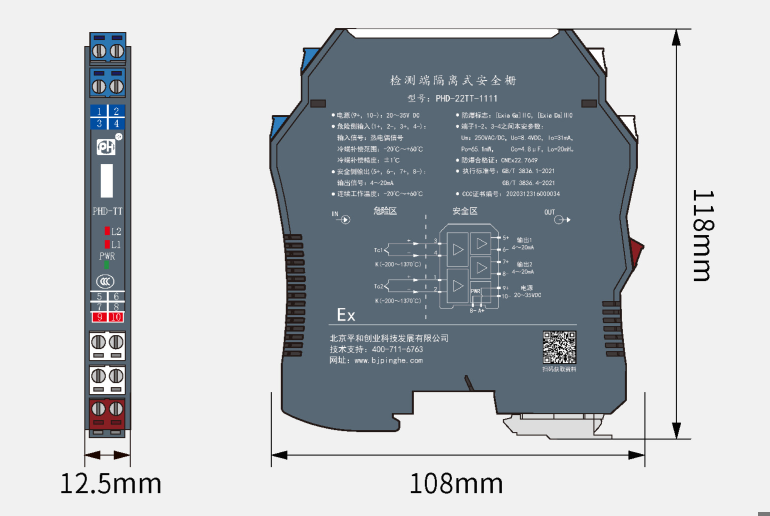

| 外形尺寸 | 厚12.5mmx宽108mmx高118mm |
| 电磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 防爆标志 | [Exia Ga]IIC |
| 认证机构 | 国家防爆电气产品质量监督检验中心CQST认证 |
| 认证参数(端子3-4、1-2之间) | Um=250V Uo=8.4V Io=31mA Co=4.8μF Lo=20mH Po=65mW |
| 安装场所要求 | 可与具有ⅡA、ⅡB、ⅡC危险气体的0区本安仪表相连接 |
| 平均无故障时间 | ≤100000小时 |
