安全继电器:SIS 联锁回路的隔离与执行

发布人:北京平和市场部 发布时间:2026-10-21 关键词:
返回列表
您的位置: 首页 > 服务支持 > 技术知识

安全继电器(safety relay),指的是采用经过验证的元件与安全设计原则,通过冗余、自检、诊断等手段实现急停、联锁等安全功能的电气控制装置。

在安全仪表系统(SIS)中,它是连接控制器与执行机构、实现安全联锁功能的关键执行与隔离元件。

这里先厘清一个容易被混淆的概念:日常所说的“安全继电器”,实际包含两个层级——

  • 继电器元件层级:带强制导向(机械联动)触点的继电器,依据 IEC 61810-3,是构成安全功能的基础元件;
  • 装置(模块)层级:把冗余、自检、诊断集成在一起、可直接完成安全逻辑处理与输出的安全继电器模块/装置(如急停安全继电器模块)。

前者是“零件”,后者是“整机”。二者都归属“安全继电器”这一话题,但失效机理与选型依据不同,实际应用中不宜混为一谈。

值得注意的是,“安全继电器”并不是“没有故障的继电器”或“不会坏的继电器”,而是发生故障时能做出确定性(有规则)动作的继电器。它与普通继电器的本质区别,在于具有强制导向(机械联动)触点结构、冗余和自检机制,在故障发生时仍能给出确定、可预期的安全响应。

安全继电器的主要特点

安全特性

强制导向(机械联动)触点结构:即使触点发生熔接故障,也能保证常开(NO)与常闭(NC)触点不会同时闭合,从根本上避免普通继电器触点粘连导致的保护失效。该结构依据 IEC 61810-3(机电式基础继电器 第 3 部分:强制导向/机械联动触点继电器,已取代 EN 50205)。标准要求:当某一 NO 触点熔接时,与之联动的 NC 触点必须可靠断开,且开距不小于 0.5 mm;全部触点均满足强制导向的称为 Type A。此外还须通过“未断开(failure to open)”试验,以及机械耐久(不低于 1000 万次操作)、电气耐久等型式试验。

冗余与自检能力:采用冗余、多样性结构、通道一致性校验及防粘连强制断开机制,持续监视自身状态;故障发生时阻止重启、保持在安全状态。

故障导向安全(fail-safe):普通控制模块失效后会丧失保护,而安全模块通过冗余与自检维持功能安全,即使发生故障也能给出确定性的安全响应。

回路检测与诊断反馈:具备输入回路检测、诊断反馈(如 EDM 外部设备监视)等功能,可实时监控安全信号与输出回路状态。

符合功能安全与机械安全标准:设计满足 ISO 13849-1 的 PL e(Cat.4)、IEC 61508 的 SIL3 等要求,并可按 IEC 62061 用于机械安全领域。

说明

· 功能安全认证(SIL):依据 IEC 61508,国标 GB/T 20438 等效。

· 机械安全认证(PL):依据 ISO 13849-1,国标 GB/T 16855.1 等效。

· 流程工业 SIS 的顶层标准为 IEC 61511,国标 GB/T 21109 等效;石油化工行业 SIS 设计另执行 GB/T 50770-2013《石油化工安全仪表系统设计规范》。SIS 的设计、SIL 定级与验证应以此体系为纲。

安全继电器典型系统功能框图

图 1 安全继电器典型系统功能框图

典型安全继电器多用于急停按钮、安全门开关等输入场合,提供 3 路 NO(常开)安全输出触点与 1 路 NC(常闭)辅助输出触点,可选择单/双通道操作、手动或自动复位,并具备通道间短路监控功能。工程应用中,冗余输出通常采用两路常开触点串联、两路常闭触点并联的接法:串联的两路 NO,任一路熔接时另一路仍能在失电时可靠断开,执行元件不会因单点熔接而无法失电;并联的两路 NC,任一路熔接在闭合位时反馈回路仍保持闭合,控制器据此判断为“未释放”并阻止重启,故障不会被掩盖。

安全继电器强制导向触点原理与状态对照图

图 2 安全继电器强制导向触点原理与状态对照图

安全继电器与普通继电器的区别

表 1 安全继电器与普通继电器对比表

项目 普通继电器 安全继电器
触点设计 普通触点;触点熔接时保护功能可能失效 强制导向触点(IEC 61810-3),熔接时 NO/NC 也不会同时闭合
冗余结构 无 冗余、多样性结构+通道一致性校验
故障检测 无自检能力 自检、自动检测及诊断反馈
故障行为 不确定 可预期(失电安全 / fail-safe)
安全认证 无 符合 ISO 13849-1、IEC 61508 等标准
适用场景 一般控制回路 SIS 安全联锁回路
可靠性与成本 成本较低 更可靠合规,但控制复杂、成本较高

为什么 SIS 系统要使用安全继电器?

故障安全原则的根本要求

SIS 必须遵循故障安全原则:当内部或外部原因使 SIS 失效时,被保护对象应按预定顺序安全停车,自动转入安全状态。具体体现为:

  • 正常工况:继电器线圈带电(励磁),输出触点闭合(NO 触点接通);
  • 异常/故障工况:继电器失电(非励磁),触点断开,触发联锁动作。

工程上通行的做法是:正常联锁未触发时,继电器保持带电、线路接常开(NO)点;一旦 SIS 或电源系统故障,继电器失电、接点断开,现场电磁阀随之动作。

这种设计即“失电跳闸(de-energize to trip)”,确保即使发生线路断线、电源故障、继电器故障等隐性故障,也能可靠执行安全停车,避免设备“该动而不动”的拒动风险。

普通继电器无法满足安全要求

按照 GB/T 50770-2013《石油化工安全仪表系统设计规范》 与 GB/T 21109(等同 IEC 61511) 的故障安全设计原则,安全联锁回路的执行元件在失效时应导向安全状态。对继电器而言,问题出在本质:普通继电器不是故障安全的——触点可能粘在一起,也可能出现弹簧不能使开关触点返回非励磁位置的情况。

普通继电器缺乏强制导向结构、自诊断能力和冗余设计,无法保证:

  • 触点熔接时仍能安全动作;
  • 故障能被及时发现并报警;
  • 单一故障下安全功能不丧失。

注:“普通继电器不是故障安全的”这一判断,最早见于 SHB Z06-1999《石油化工紧急停车及安全联锁系统设计导则》(该导则目前仍为现行行业导则,尚未废止)。当前工程设计中,SIS 的设计、SIL 定级与验证主要执行 GB/T 50770-2013 与 GB/T 21109。

SIS 系统中的典型应用场景

在过程工业中,安全继电器常作为 SIS 控制器与执行机构之间的接口,实现逻辑输出、电气隔离与功率驱动,主要用于:

  • 信号隔离:SIS 与 MCC(电机控制中心)之间的联锁信号通过安全继电器隔离,防止强电干扰损坏 SIS 卡件;
  • DO 信号输出:SIS 至电磁阀、MCC 的 DO 回路加装 SIL3 安全继电器隔离;
  • DI 信号输入:来自 MCC 的 DI 信号经 SIL3 安全继电器隔离后进入 SIS;
  • 执行元件驱动:驱动电磁阀、接触器等最终执行元件,实现失电联锁。

以北京平和 PH6000 系列安全继电器控制模块为例,其正是针对安全开关输入与 SIS 系统 DI/DO 信号隔离转换设计,提供 1NO、1NC、2NO、1NO+1NC 等多种触点配置,并获得 SIL3 功能安全认证。

安全继电器典型应用

图 3 安全继电器典型应用(SIS 与执行元件之间的接口)

满足 SIL 等级验证要求

SIS 承担安全功能,其组成器件必须经过功能安全验证。

在 SIF 回路的 SIL 验证中,继电器属于参与 SIL 验算的附属设备。安全继电器应具备满足回路 SIL 目标的失效数据与认证能力(通常要求达到 SIL3 能力),以保证 SIF 回路的整体安全完整性等级满足设计要求——SIL 等级最终由整条回路的平均要求时失效概率(PFDavg)计算确定,而非仅凭单个器件定级。

对于电机类执行元件,实践中大量 SIL2/SIL3 联锁机泵无法通过验证,其原因多为单点输出或采用了普通继电器。此类场景宜直接选用 SIL3 认证的安全继电器,采用 1oo2(二取一) 冗余输出方式——双通道串联,任一通道动作即触发联锁。

智能应用

安全继电器内部采用双重/三重冗余技术与触点熔接保护技术,基本都具备回路检测功能(可检测外部回路故障,如接触器触点粘连)和诊断反馈功能(将自身状态反馈给 SIS 或 PLC)。

但并非所有 SIS 回路中的中间继电器都具备自诊断能力。对于未内置自诊断的继电器,可通过 SIS 逻辑控制器外部组态监视(如接入辅助触点反馈)的方式,实现对继电器输出回路的诊断覆盖。

因此,在 SIS 设计选型时,若继电器所在 SIF 回路的安全完整性要求较高,建议选用经 SIL 认证且具备自诊断/故障反馈功能的安全继电器,或将继电器触点状态纳入 SIS 诊断监视范围。需注意:自诊断无法覆盖所有危险失效,安全继电器仍须进行周期性的离线检验测试(PTI)。北京平和 PH6000 系列即在模块上预留了 Proof Test 测试端子(选配),便于现场快速完成继电器触点的离线校验。

设计选型中的注意事项

安全继电器具备回路检测与诊断反馈功能,可通过冗余结构消除单点故障,这与 SIS 的冗余结构设计原则相吻合。

SIS 设计强调减少中间环节以降低失效概率。安全继电器作为经过认证、集成安全逻辑的模块化器件,可直接可靠地执行安全关断与监控,减少普通继电器搭接带来的不确定性与失效风险。

在需要电气隔离与功率驱动的联锁回路中,宜优先选用经 SIL 认证的安全继电器,以确保在自身故障或外部异常时仍能可靠地将过程转入安全状态;若采用安全 PLC 的输出模块直接驱动,同样须满足 SIL 验证与诊断覆盖要求。

安全继电器选型时,还需关注吸合/释放缓冲时间、恢复时间、电源短时中断能力等时间特性,以及使用温度、功耗与温升、上电启动电流、检验测试间隔(PTI)等应用参数。

安全继电器有多种触点配置,常见的有 1NO、1NC、2NO、1NO+1NC,以及 2NO+2NC、3NO+1NC、5NO+1NC、4NO+2NC、3NO+3NC 等。一般而言,驱动单个执行回路用 1NO 即可;若要在安全输出之外再提供一路常闭触点用于状态反馈与诊断,可选 1NO+1NC(1NC 单独使用时,则适用于常闭联锁回路);双路输出或多回路驱动宜用 2NO;触点数量更多的规格,主要用于信号倍增的场合。具体配置应结合回路数量、联锁方式与冗余/诊断要求合理选用。


北京平和的 SIS 安全继电器与配套方案

安全继电器,正是北京平和的核心产品线之一。

安全继电器(SIS 系统)· PH6000 系列

面向安全开关输入与 SIS 系统 DI/DO 信号隔离转换,内部采用 Fail-safe 失效安全技术、三重冗余与触点熔接保护技术,并获得 SIL3 功能安全认证;模块预留 Proof Test 测试端子(型号中 R 表示),可快速完成继电器触点离线校验,另提供六年超长质保。

型号 触点配置 备注
PH6001-1A 1NO 单通道,带 Proof Test 端子(选配)
PH6001-1B 1NC 单通道,常闭输出
PH6002-2A 2NO 双通道,带 Proof Test 端子(选配)
PH6003-1A 1NO 带 Proof Test 端子(选配)
PH6003-1B 1NC 常闭输出
PH6005-1AR1B-F 1NO+1NC 带 Proof Test 端子;面板熔丝仓预置 5A 熔丝,可快速更换

主要技术参数(以 PH6001-1A 为例):

  • 供电电压:16 ~ 35 V DC,电流损耗 ≤35 mA(24 V DC)
  • 切换容量:5 A / 230 V AC、5 A / 24 V DC;触点熔丝保护 5 A
  • 时间特性:吸合/释放缓冲时间 ≤30 ms,恢复时间 ≤30 ms,电源短时中断能力 20 ms
  • 使用温度:−20 ℃ ~ +60 ℃
  • 功能安全:安全完整性等级 SIL3

此外还提供安全继电器(机械系统)系列,配置双通道安全条件、对双通道输入信号进行实时监控,在单功能故障情况下仍能保障安全输出,并对安全输出进行反馈监控。

配套方案

安全继电器解决的,是开关量联锁的可靠执行与电气隔离;而在 SIS 的模拟量回路(4–20 mA)与本安回路中,信号的隔离、防爆与浪涌防护,还需隔离式安全栅、信号隔离器、电涌保护器配合。北京平和可提供上述产品的整体配套。

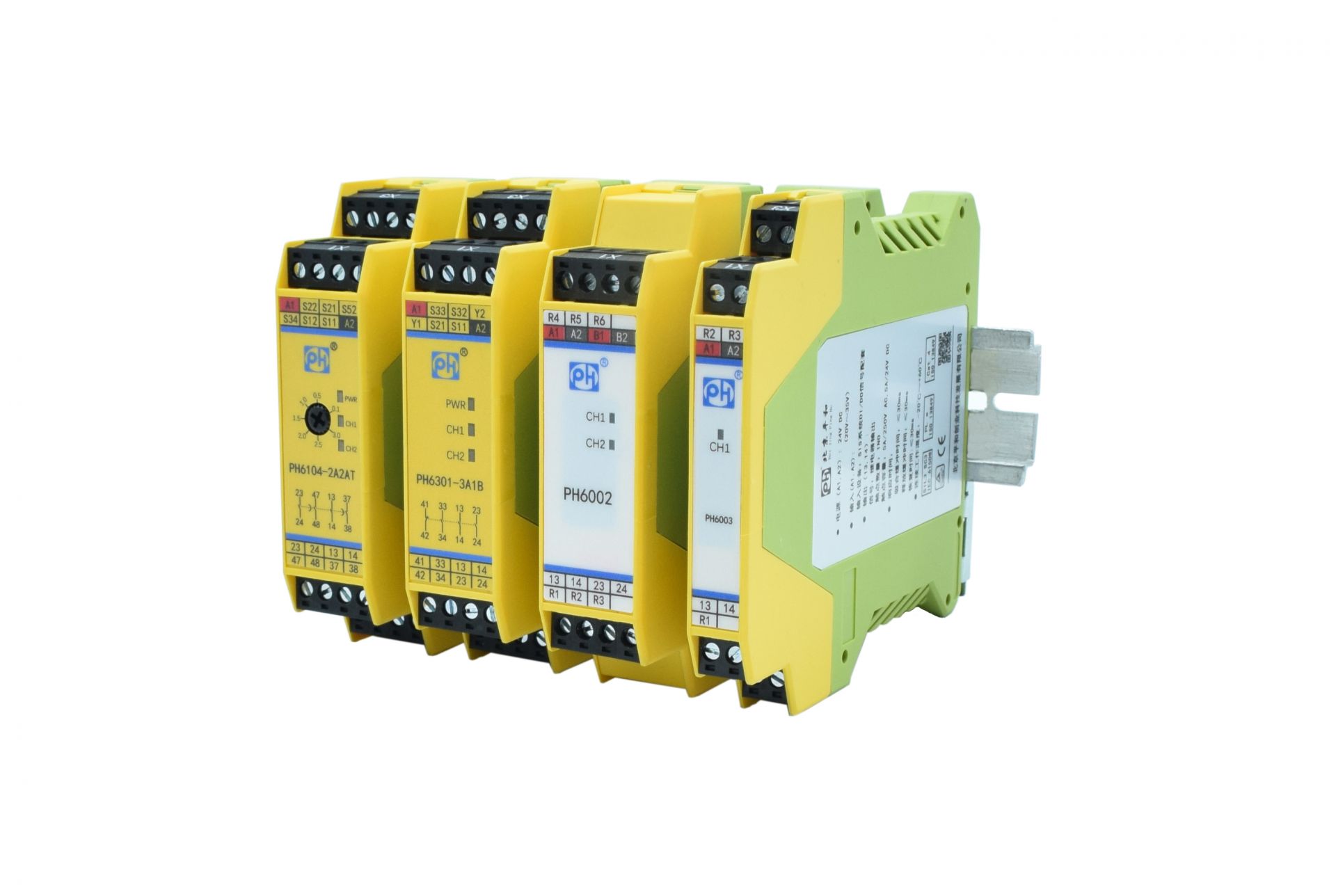

图 4 北京平和 PH6002 安全继电器控制模块(PH6000 系列)
