PHD-11TP-13
一入一出 频率量输入 隔离式安全栅
-
通道数：
一进一出
-
输入：
频率量≤100KHz,配电12V
-
输出：
频率量1:1
| 供电电压 | 20~35VDC，功耗约2.0W |
|---|---|
| 配电电压 | 开路电压≤13V，带载25mA时配电电压≥8.5V |
| 输入信号 | 频率≤100KHz，幅值≤12V，占空比≥20%，高电平≥4V，低电平≤1V |
| 输出信号 | 频率量1：1输出，高电平≥10V，低电平≤0.5V，驱动电流≤15mA，负载电阻≥1KΩ |
| 适用现场设备 | 频率量设备 |
| 温度参数 | 工作温度：-20℃~+60℃， 存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | 本安端与非本安端（≥3000VAC/min）；电源与非本安端之间（≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |
| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
| 电磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆标志 | [Exia Ga]ⅡC |
| 认证机构 | 国家防爆电气产品质量监督检验中心CQST认证 |

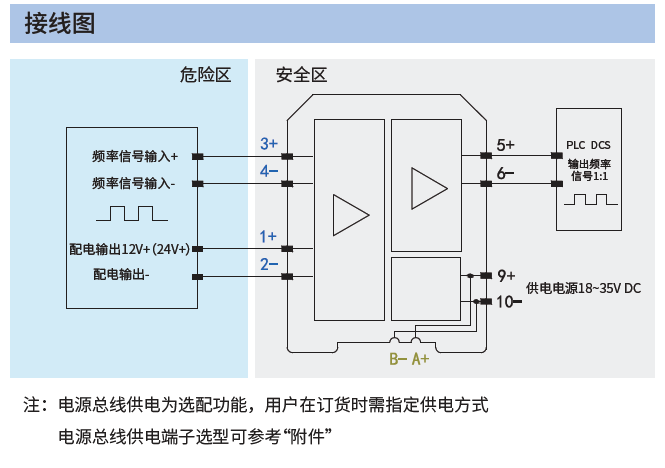

| 认证参数（端子1-2之间） | Um=250V Uo=14.7V Io=207mA Co=0.5 uF Lo=0.35mH Po=0.76W |
| 认证参数（端子3-4之间） | Um=250V Uo=8V Io=2.5mA Co=3.5uF Lo=100mH Po=5mW |
| 安装场所要求 | 可与具有ⅡA、ⅡB、ⅡC危险气体的0区本安仪表相连接 |
| 平均无故障时间 | 约100000小时 |
