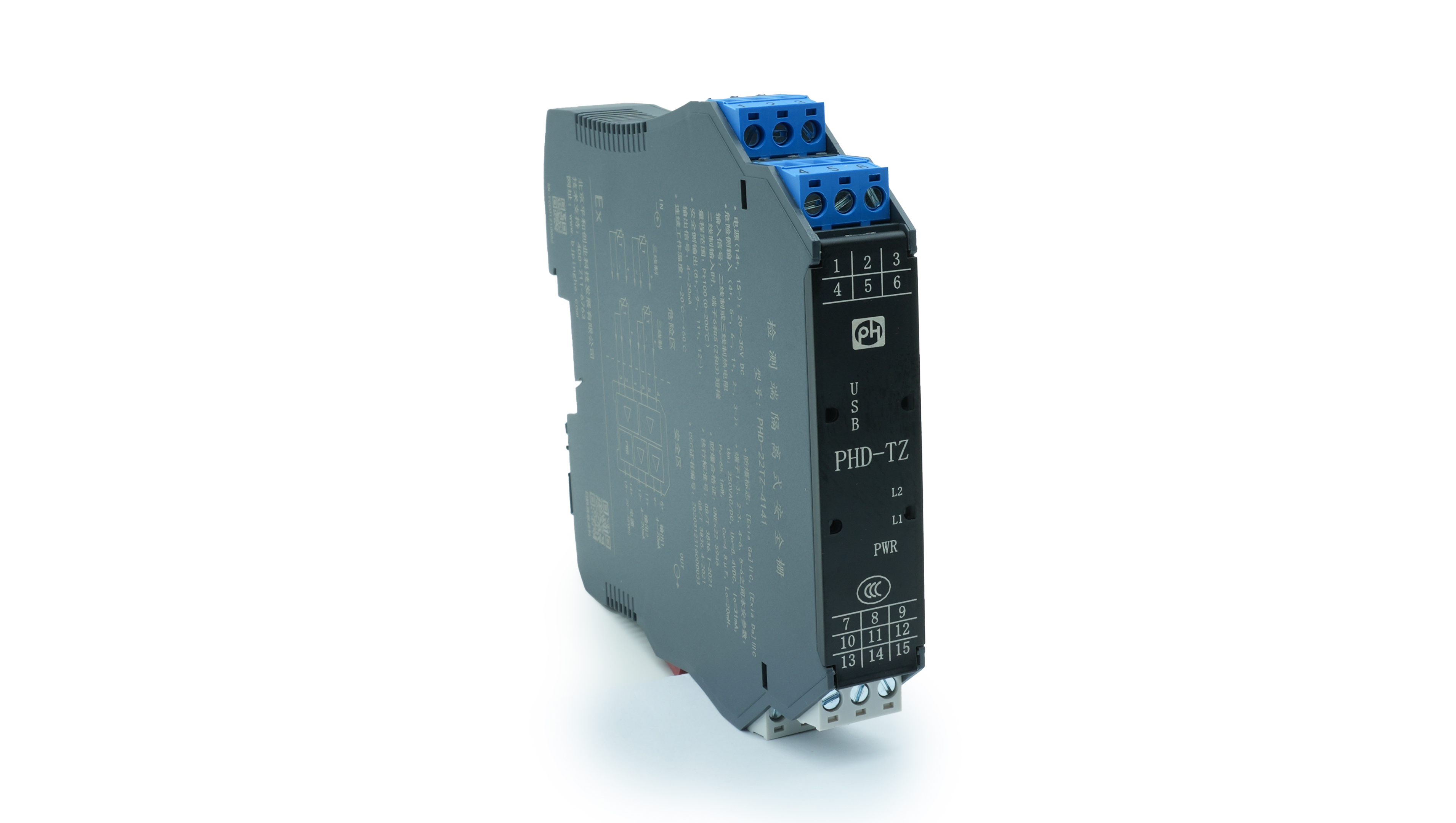

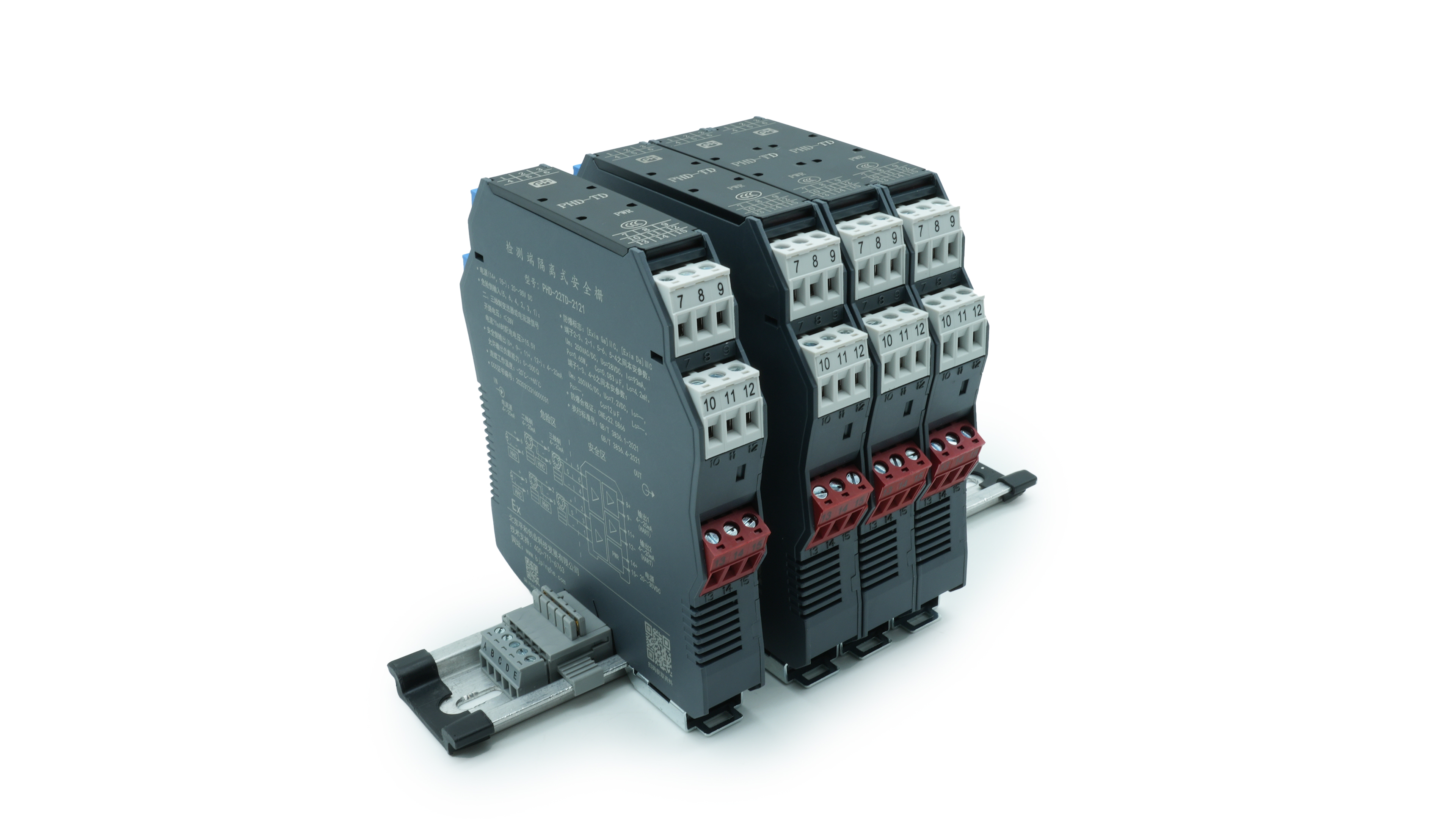

PHD-22TZ-*1*1
二入二出 热电阻输入 4-20mA输出
-
通道数：
二进二出
-
输入：
热电阻
-
输出：
4-20mA
热电阻输入隔离式安全栅
二入二出
输入：热电阻
输出：4-20mA
概述
热电阻输入隔离式安全栅，可将危险区域内的二线制或三线制热电阻(RTD)信号转换为4-20mA电流信号，输出到安全区。可智能组态，热电阻的实际量程范国可通过计算机软件进行设定。具有断线报警和超出量程范围报警功能。
概述
热电阻输入隔离式安全栅，可将危险区域内的二线制或三线制热电阻(RTD)信号转换为4-20mA电流信号，输出到安全区。可智能组态，热电阻的实际量程范国可通过计算机软件进行设定。具有断线报警和超出量程范围报警功能。
该产品需独立供电，电源、输入、输出三瑞隔离。
“*”表示热电阻输入类型，具体型号用代码表示（详见“输入信号类型和量程表”)。
|
输入信号类型和量程表
|
||||
|
代码
|
热电阻型号
|
测量范围
|
最小量程
|
转化精度
|
|
1
|
G53
|
-50~150℃
|
20℃
|
0.2℃/0.1%
|
|
2
|
CU50
|
-50~150℃
|
20℃
|
0.2℃/0.1%
|
|
4
|
Pt100
|
-200~850℃
|
20℃
|
0.2℃/0.1%
|
|
6
|
Pt1000
|
-200~850℃
|
20℃
|
0.2℃/0.1%
|
|
7
|
Ni1000
|
-60~250℃
|
20℃
|
0.2℃/0.1%
|
| 输入信号 | 热电阻信号（详见“输入信号类型和量程表”） |
|---|---|
| 输入断线 | 默认“低报”，可通过组态软件修改为“高报” |
| 信号范围 | 对应热电阻的测量范围 |
| 量程范围 | 用户订货时自行制定组态，在尾号指明或另说明 |
| 输出信号 | 4~20mA |
| 负载能力 |
0~500Ω (可定制） 可选配电压输出型，负载电阻Rl≥330kΩ |
| 供电电压 | 18-35V DC，功耗≤90mA (24V DC供电，20mA输出时) |
| LED指示灯 |
绿色：电源指示 低量程报警黄灯亮；高量程报警红灯亮 |
| 输出精度 | 详见“输入信号类型和量程表” |
| 响应时间 | 300ms达到最终值的90% |
| 温度漂移 | 0.005%F.S/℃ |
| 温度参数 | 工作温度：-20℃-+60℃，存储温度：-40℃-+80℃ |
| 空气相对湿度 | 10%~95％RH无凝露 |
| 绝缘强度 | 本安端与非本安端(≥3000VAC/min)；电源与非本安端之间(≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ(输入/输出/电源间） |
| 电磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用现场设备 | 二线制或三线制热电阻 G53，Cu50，Pt100，Pt1000，Ni1000 |
| 安装场所 | 安装在安全区，可与高处于0区, IIC, 20区, IIIC 危险场所的本案仪表连接 |
| 外形尺寸 | 厚17.5mmx宽108mmx高118mm |
| 功能安全认证 | SIL2 符合IEC 61508标准 |
| 防爆标志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆标准 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 认证参数(端子1-3, 2-3, 4-6, 5-6之间) | Um=250V AC/DC, Uo=8.4V DC, Io=31mA, Po=65.1mW, Co=4.8uF, Lo=20mH |
| 认证机构 | 国家防爆电气产品质量检验检测中心CQST |
