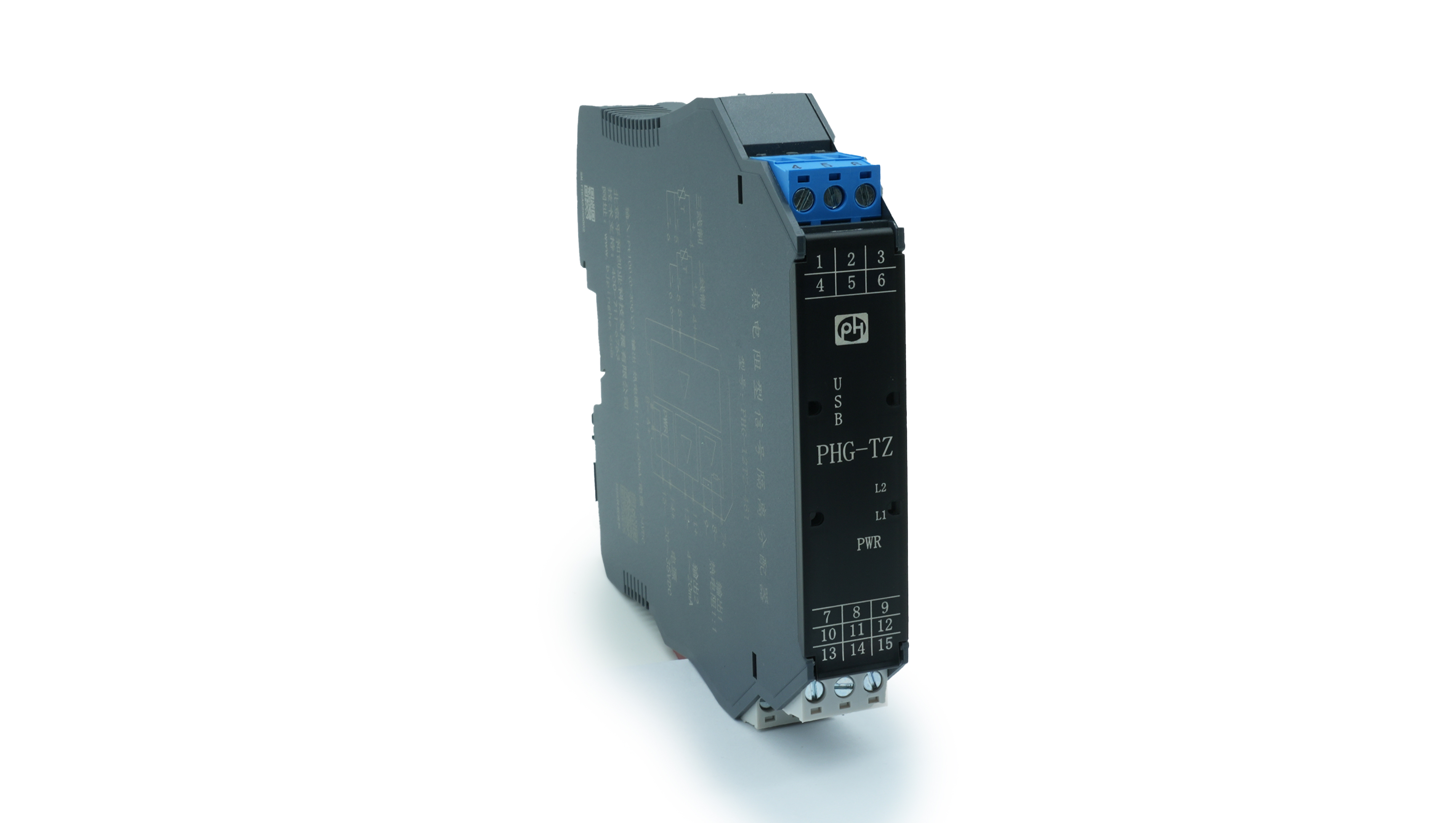

PHD-12TZ-461
一入二出 热电阻Pt100输入 一路热电阻1:1，一路4~20mA输出
-
通道数：
一进二出
-
输入：
热电阻Pt100
-
输出：
一路热电阻1:1， 一路4~20mA
热电阻输入隔离式安全栅
一入二出
一入二出
输入：热电阻Pt100
输出：一路热电阻1:1，一路4~20mA
概述
热电阻输入隔离式安全栅，可将危险区域内的二线制，三线制热电阻(RTD)Pt100信号，一路热电阻1:1信号，一路4~20mA信号传送到安全区。可智能组态，热电阻的实际量程范围可通过计算机软件进行设定。
概述
热电阻输入隔离式安全栅，可将危险区域内的二线制，三线制热电阻(RTD)Pt100信号，一路热电阻1:1信号，一路4~20mA信号传送到安全区。可智能组态，热电阻的实际量程范围可通过计算机软件进行设定。
该产品需独立供电，电源、输入、输出三瑞隔离。
| 输入信号 | 热电阻Pt100信号 |
|---|---|
| 量程范围 | -150℃~850℃ |
| 输出信号 |
一路热电阻Pt100信号（输入信号1:1） 一路4~20mA信号 |
| 负载能力 | 0~500Ω (可定制） |
| 供电电压 | 18-35V DC，功耗≤76mA (24V DC供电，20mA输出时) |
| LED指示灯 | 绿色：电源指示 |
| 输出精度 | 0.1%F.S |
| 温度漂移 | 0.01%F.S/℃ |
| 温度参数 | 工作温度：-20℃-+60℃，存储温度：-40℃-+80℃ |
| 空气相对湿度 | 10%~95％RH无凝露 |
| 绝缘强度 | 本安端与非本安端(≥3000VAC/min)；电源与非本安端之间(≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ(输入/输出/电源间） |
| 电磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用现场设备 | 二线制或三线制热电阻 Pt100 |
| 安装场所 | 安装在安全区，可与高处于0区, IIC, 20区, IIIC 危险场所的本案仪表连接 |
| 外形尺寸 | 厚17.5mmx宽108mmx高118mm |
| 防爆标志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆标准 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 认证参数(端子4-6，5-6之间) | Um=250V AC/DC, Uo=8.4V DC, Io=31mA, Po=65.1mW, Co=4.8uF, Lo=20mH |
| 认证机构 | 国家防爆电气产品质量检验检测中心CQST |
