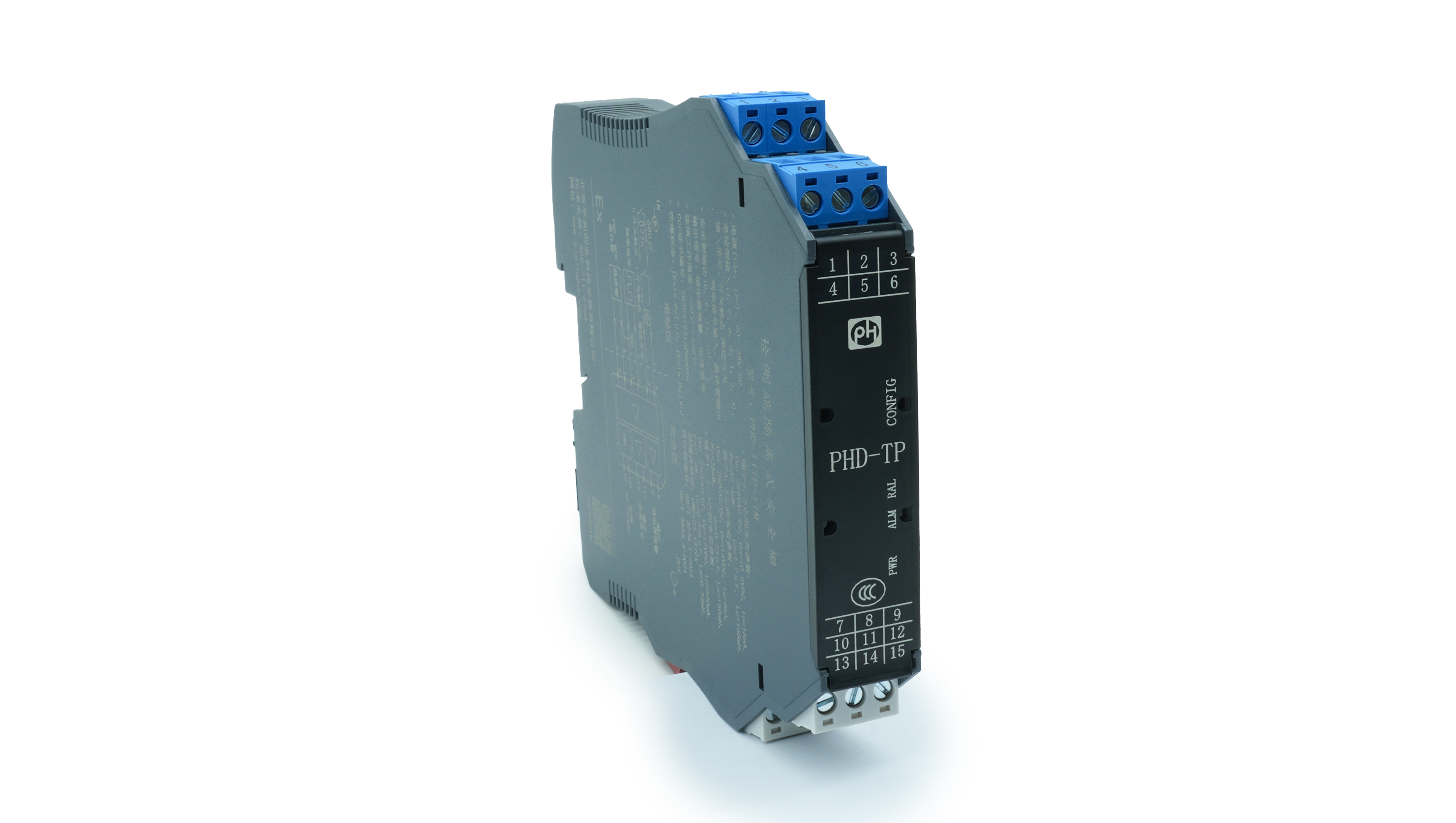

PHD-11TP-2323

二入二出频率量输入隔离式安全栅

咨询热线 400-711-6763

留言咨询

加入对比 >

频率信号输入隔离式安全栅

二入二出 (24V配电)

输入：频率信号
输出：频率信号1:1

概述
频率信号输入隔离式安全栅，可实现将危险区仪表的频率信号1:1传输到安全区，并给危险区的现场仪表提供隔离配电电源(12V或24V)。

该产品需独立供电，电源、输入、输出三端隔离。

输入信号	频率≤100KHz，幅值≤24V，占空比≥20%，高电平≥4V，低电平≤1V
配电电压	开路电压≤25V，带载25mA时配电电压≥16V
输出信号	频率信号1:1
信号范围	信号低电平≤0.5V 信号高电平≥20V
驱动电流	≤15mA，≥1kΩ
供电电压	18~35V DC，功耗 ≤100mA
LED指示灯	绿色：电源指示
收，发切换时间	≥20ms
温度参数	工作温度：-20℃~+60℃，存储温度：-40℃~+80℃
空气相对湿度	10%~95%RH无凝露
绝缘强度	本安端与非本安端（≥3000VAC/min）；电源与非本安端之间（≥1500VAC/min)
绝缘电阻	≥100MΩ（输入/输出/电源间）
电磁兼容性	符合IEC 61326-1（GB/T18268），IEC 61326-3-1
导线要求	横截面≥0.5mm2 ; 绝缘强度≥500V
适用的现场设备	频率量设备
安装场所	安装在安全区，可与高处于0区, IIC, 20区, IIIC 危险场所的本案仪表连接
外形尺寸	厚17.5mm×宽108mm×高118mm
防爆标志	[Exia Ga] IIC [Exia Ga] III C
防爆标准	GB/T 3836.1-2021 GB/T 3836.4-2021
认证参数（端子1-3, 4-6之间）	Um=250V AC/DC, Uo=28V DC, Io=93mA, Po=0.65W, Co=0.05uF, Lo=2.4mH
认证参数（端子2-3, 5-6之间）	Um=250V AC/DC, Uo=8V DC, Io=2.5mA, Po=5mW, Co=5.9uF, Lo=100mH
认证机构	国家防爆电气产品质量检验检测中心CQST
