PHC-11TF-14

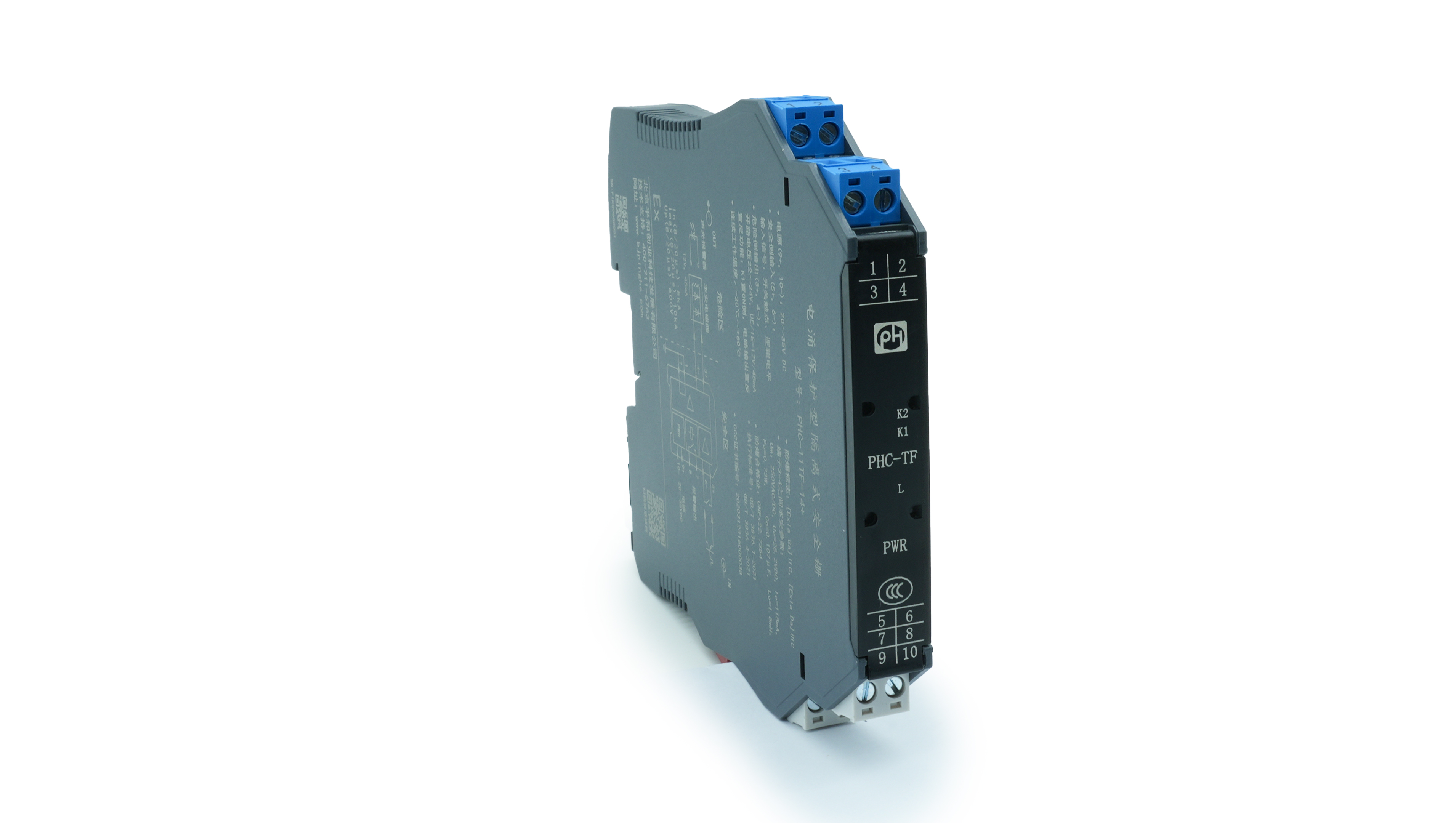

一入一出 开关量输出 隔离式安全栅
-
通道数：
一进一出
-
输入：
触点及逻辑电平
-
输出：
开关量驱动
开关量输出隔离式安全栅
一入一出
输入: 开关触点、逻辑电平
一入一出
输入: 开关触点、逻辑电平
输出: 12V/45mA驱动
概述
开关量输出隔离式安全栅，通过安全区的触点开关、逻辑电平信号控制，驱动危险区的现场本安设备。从而控制电磁阀、声光报警器等。信号状态指示灯设红黄双色，报警显示红色，输出电磁阀等工作显示黄色。
开关量输出隔离式安全栅，通过安全区的触点开关、逻辑电平信号控制，驱动危险区的现场本安设备。从而控制电磁阀、声光报警器等。信号状态指示灯设红黄双色，报警显示红色，输出电磁阀等工作显示黄色。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | 开关触点，逻辑电平 |
|---|---|
| 开路电压 |
22~24V DC，UE/IE=12V |
| 置反功能 | K1置ON侧，电路输出置反 |
| 供电电压 | 18~35V DC |
| 电源功耗 |
24V供电 ≤80mA (12V/45mA配电时） |
| LED指示灯 |
绿色: 电源指示 黄色: 输出继电器正常工作状态 |
| 报警继电器功能 |
拨码开关K2置“ON”侧，电路选用报警功能 负载电阻<50Ω，短路报警（SC) 负载电阻>10KΩ，开路报警（LB） |
| 报警继电器输出特性 |
响应时间：20ms 驱动能力：250VAC/2A，30V DC/2A电阻性负载时 负载类型：电阻性负载 |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 |
本安端与非本安端（≥3000VAC/min） 电源与非本安端之间（≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |
| 电磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 本安电磁阀、声光报警器 |
| 安装场所 | 安装在安全区，可与高处于0区, IIC, 20区, IIIC 危险场所的本案仪表连接 |
| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
| 功能安全认证 | SIL2符合IEC 61508标准 |
| 防爆标准 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 防爆标志 | [Exia Ga] IIC [Exia Ga] III C |
| 认证参数（端子3-4之间） | Um=250V AC/DC, Uo=25.2V, Io=155mA, Po=0.73W, Co=0.107uF, Lo=1.5mH |
| 认证机构 | 国家防爆电气产品质量检验检测中心CQST |
