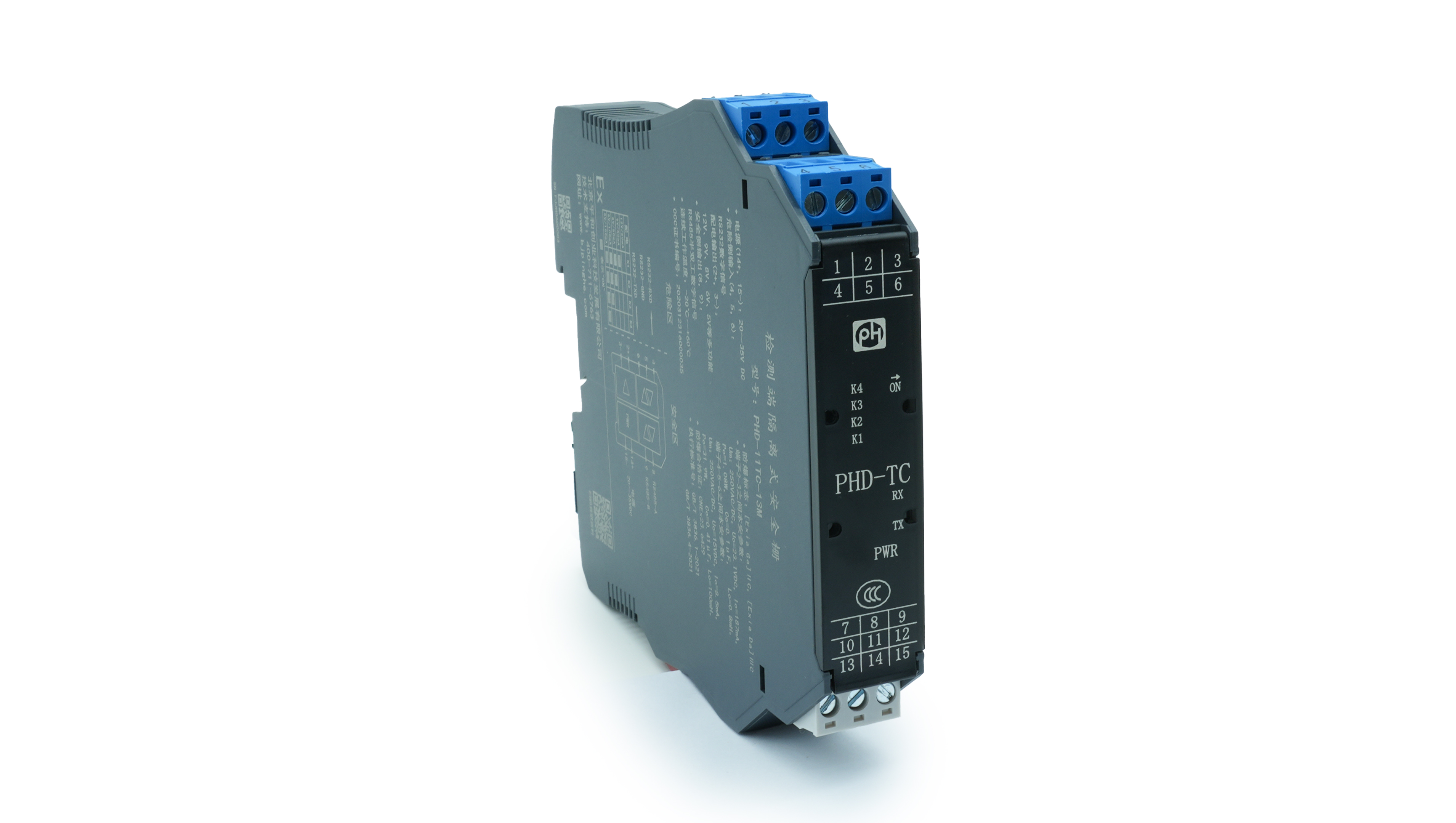

PHD-11TC-33M
一入一出 RS485半双工输入 隔离式安全栅
-
通道数：
一进一出
-
输入：
RS485半双工
-
输出：
RS485半双工
通讯信号输入隔离式安全栅
一入一出
输入：RS-485半双工数字信号
输入：RS-485半双工数字信号
输出：RS-485半双工数字信号
概述
PHD-11TC-33M 通讯信号输入隔离式安全栅，可实现RS-485半双工数字信号在危险区和安全区的双向通信。电路为现场仪表提供配电电源。可通过顶部拨码开关切换电压值。具体操作方法见下侧图表。
概述
PHD-11TC-33M 通讯信号输入隔离式安全栅，可实现RS-485半双工数字信号在危险区和安全区的双向通信。电路为现场仪表提供配电电源。可通过顶部拨码开关切换电压值。具体操作方法见下侧图表。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | RS485半双工数字信号 |
|---|---|
| 配电电压 | 为现场仪表提供配电电源：5V、6V、8V、9V、12V |
| 输出信号 | RS485半双工数字信号 |
| 传输延时 | ≤10us |
| 传输速率 | ≤1.2kbps~115.2kbps |
| 供电电压 | 18~35VDC，功耗<150mA（24V供电，6V/100mA配电时） |
| LED指示灯 |
绿色：电源指示
黄色：安全区向危险区传输信号
红色：危险区向安全区传输信号
|
| 收，发切换时间 | ≥20ms |
| 温度参数 | 工作温度：-20℃~+60℃， 存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | 本安端与非本安端（≥3000VAC/min）；电源与非本安端之间（≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |
| 电磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 带RS485半双工的通讯接口设备 |
| 安装场所 | 安装在安全区，可与高处于0区, IIC, 20区, IIIC 危险场所的本案仪表连接 |
| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
| 防爆标志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆标准 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 认证参数（端子1-2，3-4之间） |
（端子1-2之间）Um=250V AC/DC, Uo=23.1V DC, Io=187mA, Po=1.08W, Co=0.1uF, Lo=0.8mH （端子3-4之间）Um=250V AC/DC, Uo=7.7V DC, Io=80mA, Po=0.15W, Co=6.9uF, Lo=5mH |
| 认证机构 | 国家防爆电气产品质量监督检验中心CQST认证 |
