产品概述

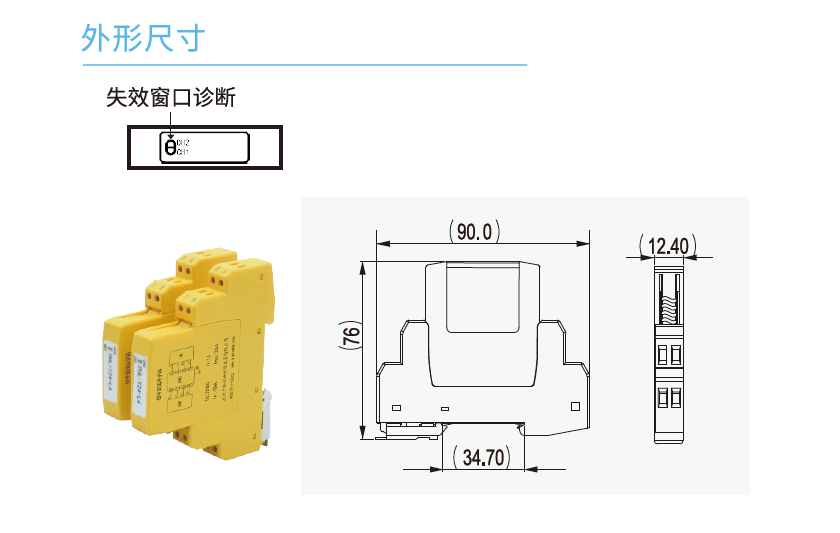

PHL-T24小功率电源SPD12.4mm超薄设计具有失效窗口诊断功能〔可选)
PHL-T24小功率电源SPD12.4mm超薄设计具有失效窗口诊断功能〔可选)
电涌防护模块支持热插拔，拔出后不断线电涌防护模块可单独检测，维护便捷适用于小功率24V电源回路
.png)
通过DIN35金属导轨接地
PHL-S24小功率电源SPD主要用于保护现场设备以及控制室24V供电设备，使其免受雷击电涌冲击电压或操作过电压的损害。
主要特点有:
1. 具有失效窗口诊断功能;
2. 7mm超薄。节省空间;
2. 7mm超薄。节省空间;
3. 高带宽.插入损耗低．适用于小功率24V电源回路
| 标称放电电流In（8/20μS） | 5kA/10kA |
|---|---|
| 最大放电电流Imax（8/20μS） | 10kA/20kA |
| 雷电冲击电流limp（10/350μS） | 0.5kA/2.5kA |
| 总雷电冲击电流（10/350μS） | 1kA/4kA |
| 保护电压Up（8/20μS） 线对线/线对地 | 40V/600V |
| 保护电压Up（1KV/μS）线对线/线对地 | 20V/600V |
| 带宽（-0.5dB） | 10MHz |
| 响应时间 | 1ns |
| 串联电阻（每线） | 1Ω |
| 漏电流 | <10uA |
| 外壳防护等级（符合IEC60529) | IP20 |
| 外壳材料/阻燃等级（UL94） | PC/VO |
| 测试标准 | GB/T 18802.21/IEC61643-21 |
| 工作温度范围 | -40~+80℃ |
