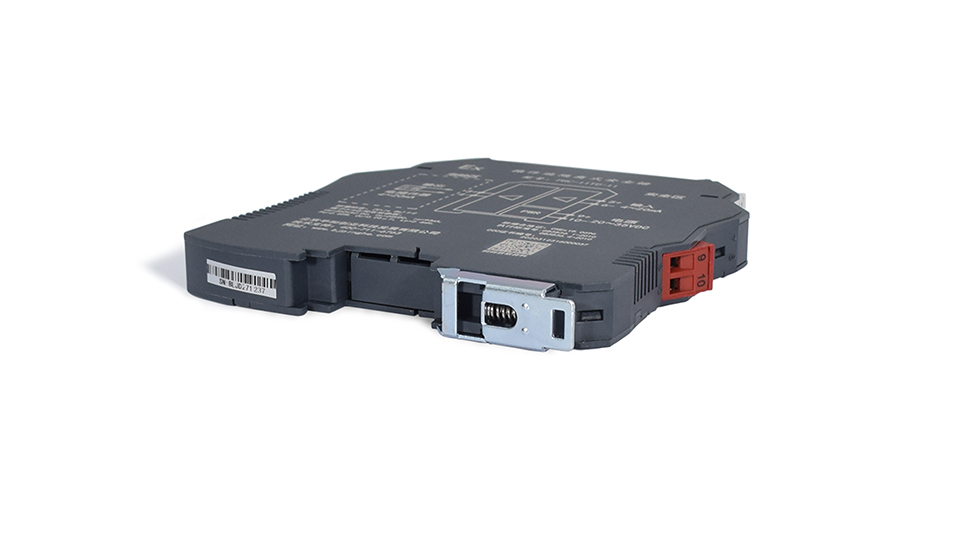

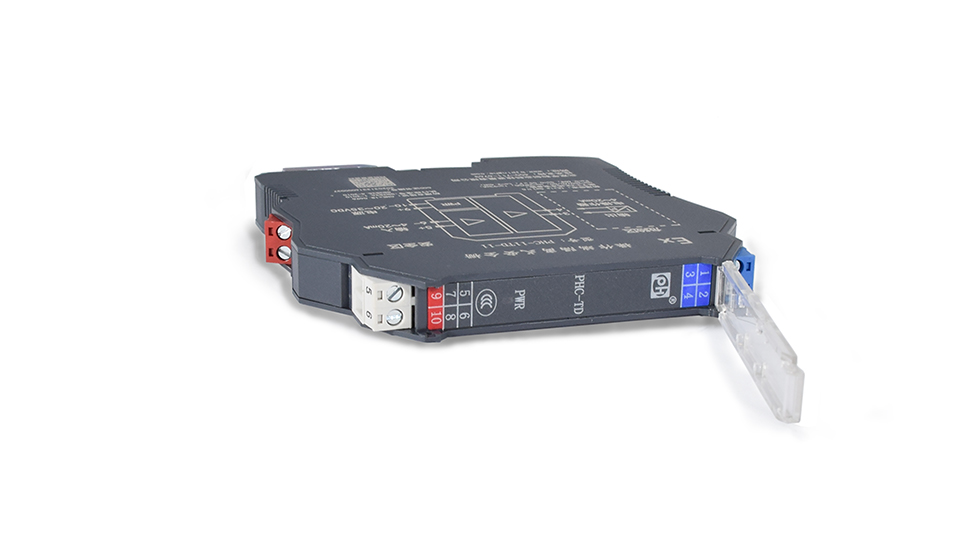

PHC-11TD-11
一入一出 模拟量输出 隔离式安全栅
-
通道数：
一进一出
-
输入：
4-20mA(HART)
-
输出：
4-20mA(HART)

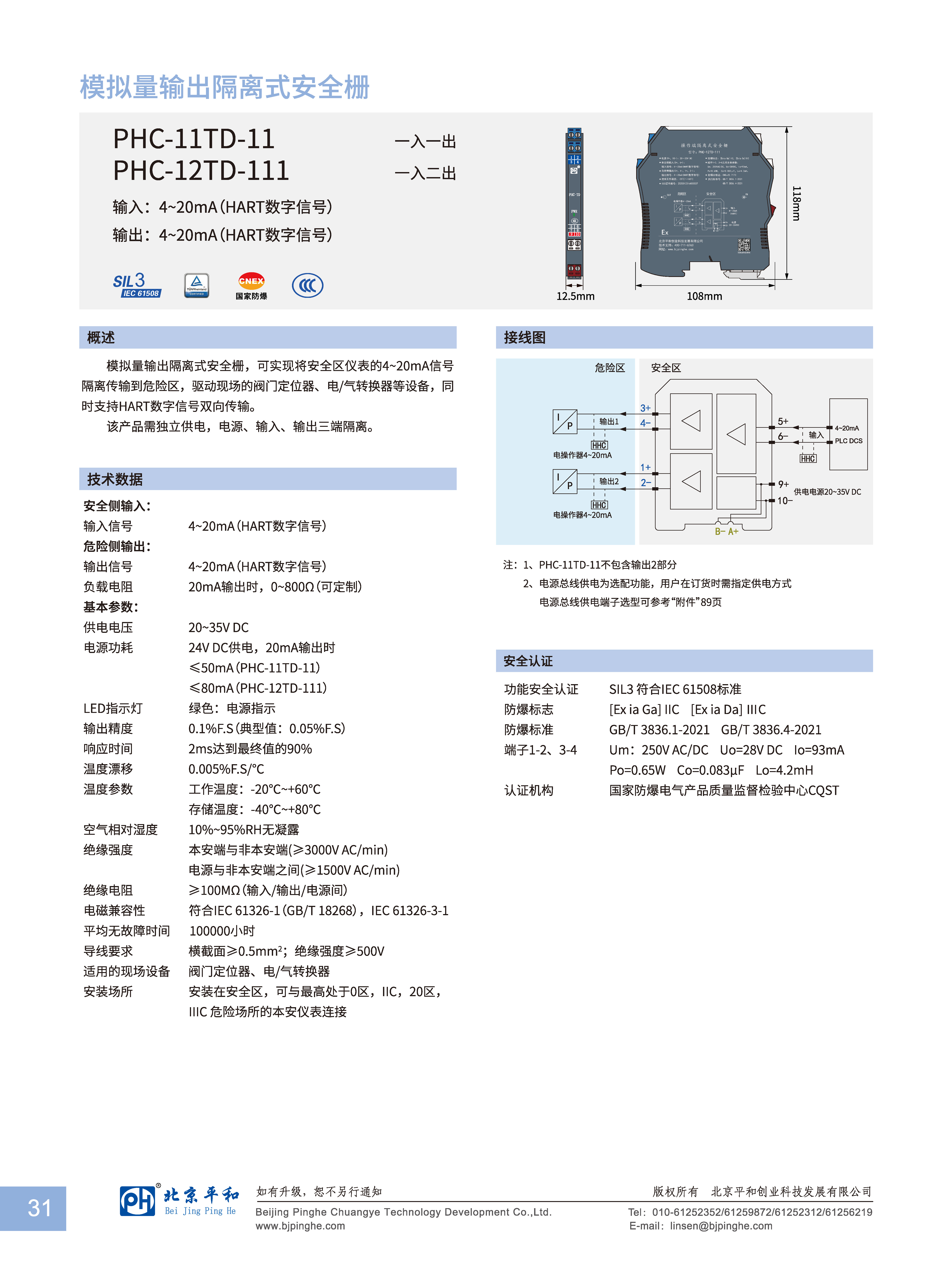

模拟量输出隔离式安全栅
PHC-11TD-11 一入一出
PHC-12TD-111一入二出
输入: 4~20mA (HART数字信号)
输出: 4~20mA (HART数字信号)
概述

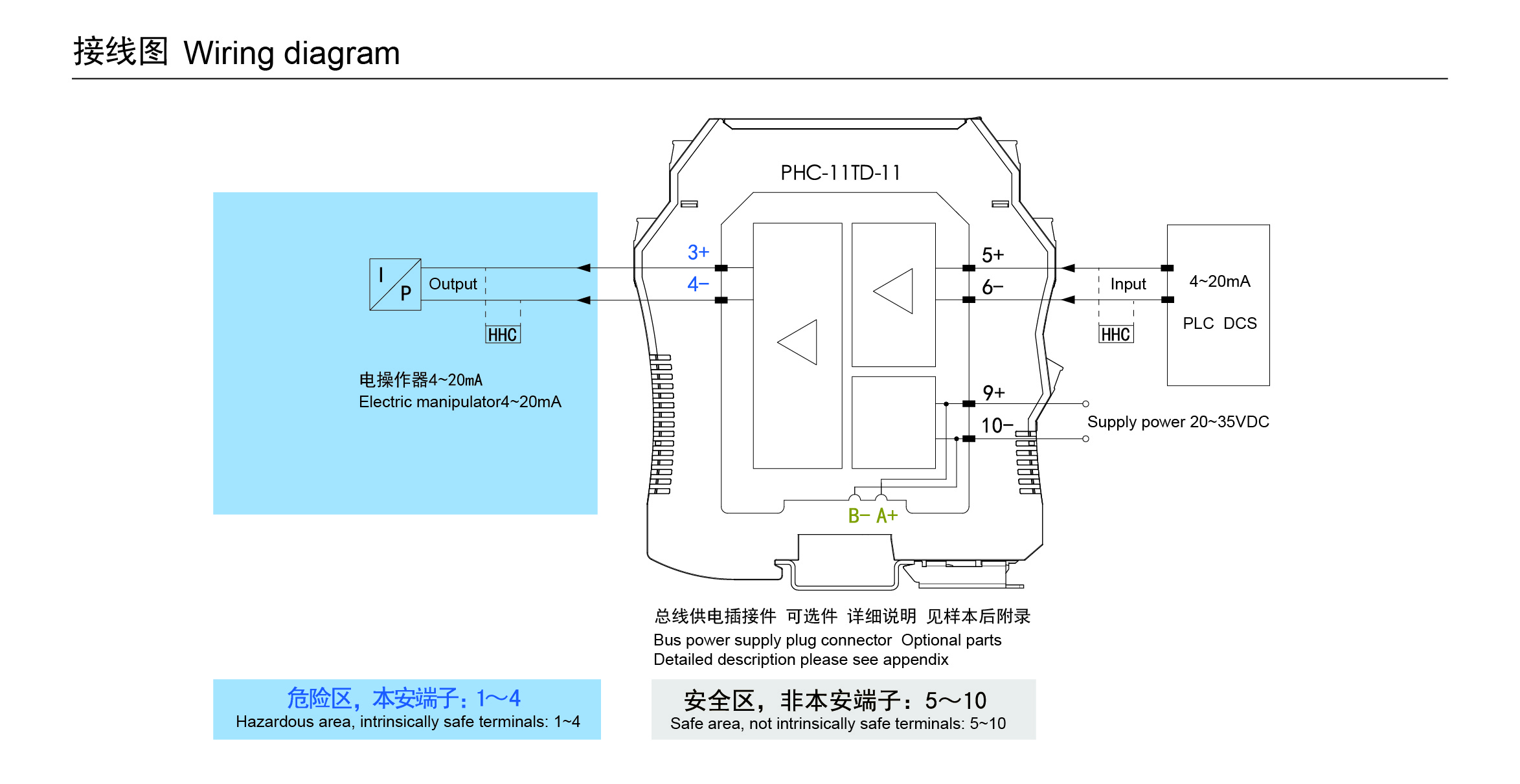

模拟量输出隔离式安全栅，可实现将安全区仪表的4~20mA信号隔离传输到危险区，驱动现场的阀门定位器、电/气转换器等设备，同时支持HART数字信号双向传输。
模拟量输出隔离式安全栅，可实现将安全区仪表的4~20mA信号隔离传输到危险区，驱动现场的阀门定位器、电/气转换器等设备，同时支持HART数字信号双向传输。
该产品需独立供电，电源、输入、输出三端隔离。
| 供电电压 | 20~35VDC，功耗约1.2W（24VDC，输出20mA时） |
|---|---|
| 输入信号 | 4~20mA（HART) |
| 输出信号 | 4~20mA（HART) |
| 允许输出负载能力 | 0~500Ω |
| 适用现场设备 | 阀门定位器，电/气转换器 |
| 输出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 温度漂移 | 0.005%F.S/℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | 本安端与非本安端（≥3000VAC/min）；电源与非本安端之间（≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |

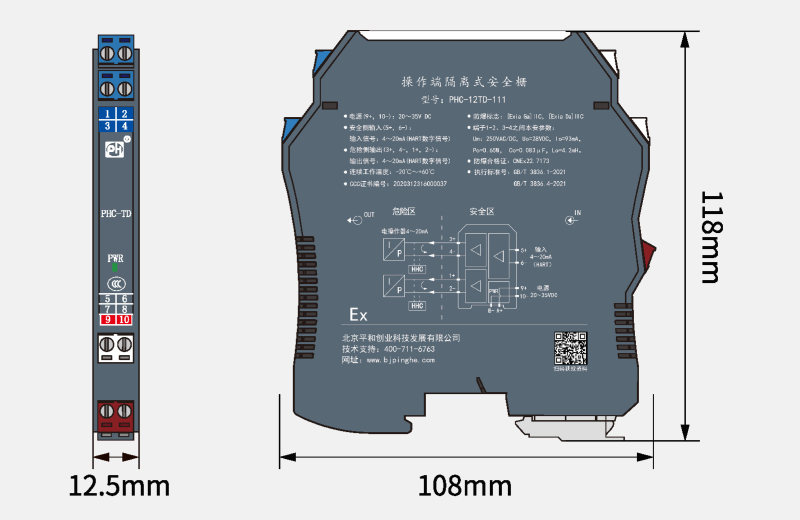

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
| 电磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |

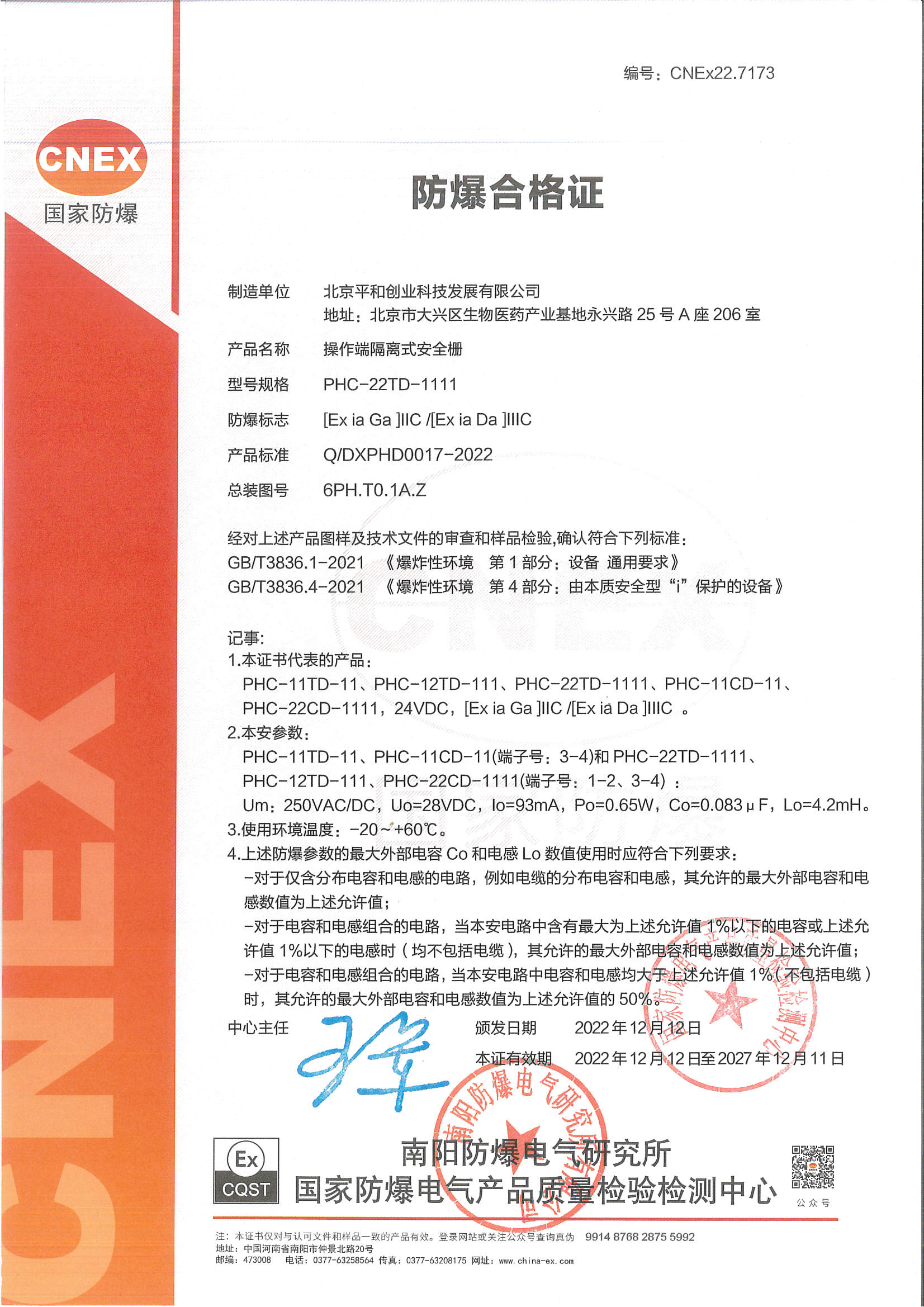

| 防爆标志 | [Exia Ga]ⅡC |
| 功能安全认证 | SIL2，符合IEC61508EN61511标准 |

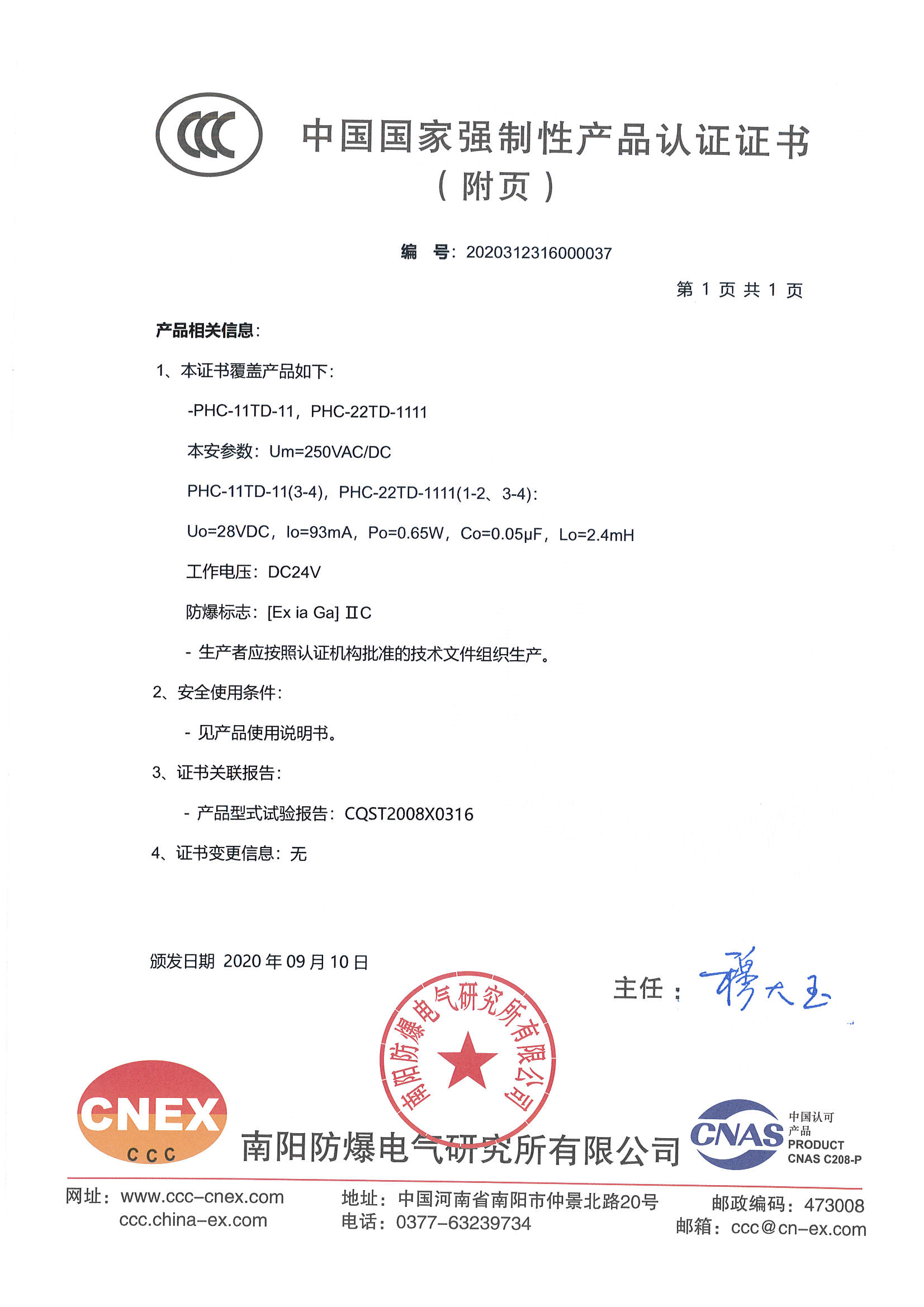

| 认证机构 | 国家防爆电气产品质量监督检验中心CQST认证 |
| 认证参数（端子3-4之间） | Um=250V Uo=28V Io=93mA Co=0.05uF Lo=2.4mH Po=0.65W |
| 安装场所要求 | 可与具有ⅡA、ⅡB、ⅡC危险气体的0区本安仪表相连接 |
| 平均无故障时间 | ≤100000小时 |
