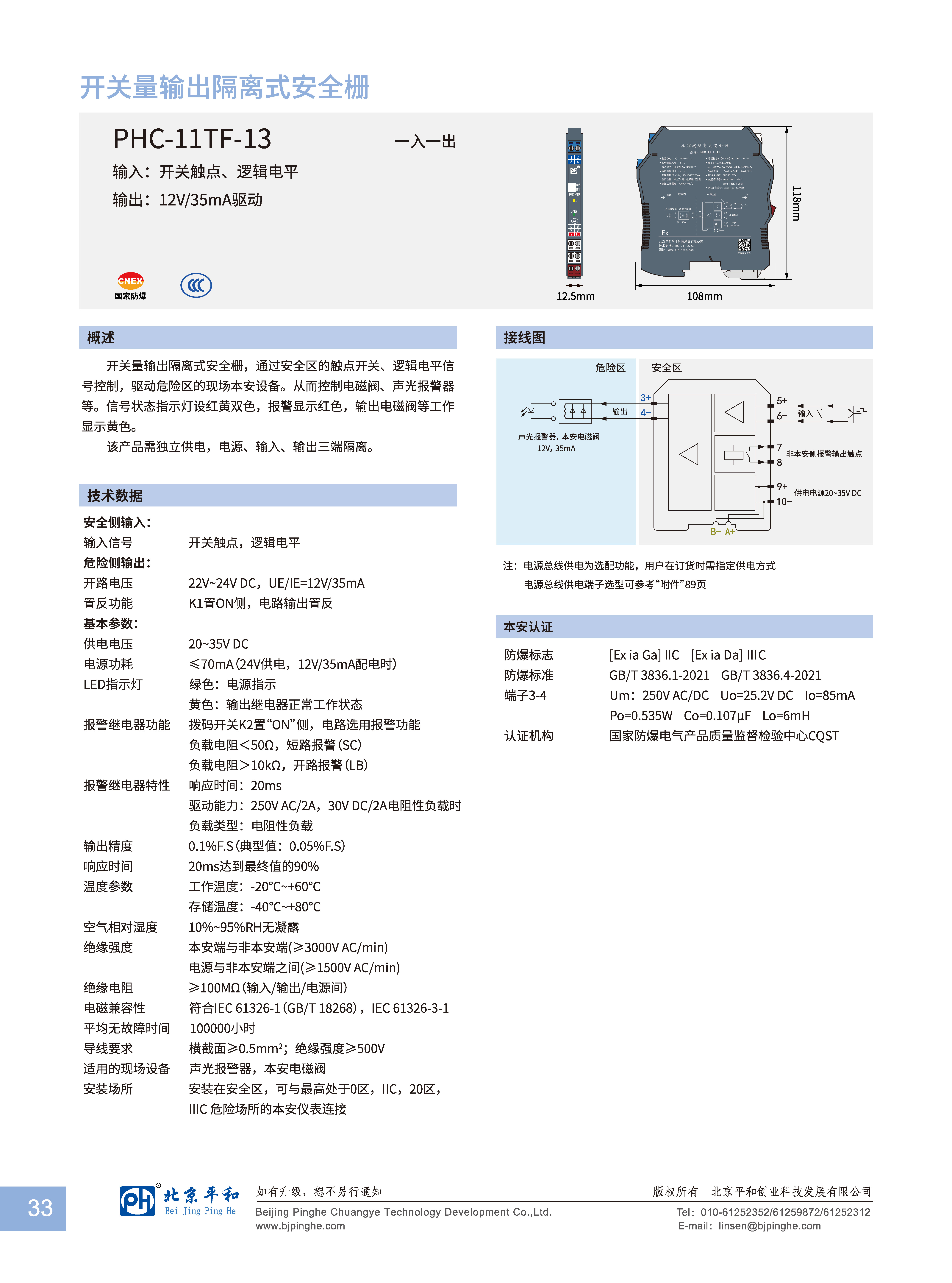

PHC-11TF-13
一入一出 开关量输出 隔离式安全栅
-
通道数：
一进一出
-
输入：
触点及逻辑电平
-
输出：
开关量驱动
开关量输出隔离式安全栅
PHC-11TF-13 一入一出
输入: 开关触点、逻辑电平
PHC-11TF-13 一入一出
输入: 开关触点、逻辑电平
输出: 12V/35mA驱动
概述
开关量输出隔离式安全栅，通过安全区的触点开关、逻辑电平信号控制，驱动危险区的现场本安设备。从而控制电磁阀、声光报警器等。信号状态指示灯设红黄双色，报警显示红色，输出电磁阀等工作显示黄色。
开关量输出隔离式安全栅，通过安全区的触点开关、逻辑电平信号控制，驱动危险区的现场本安设备。从而控制电磁阀、声光报警器等。信号状态指示灯设红黄双色，报警显示红色，输出电磁阀等工作显示黄色。
该产品需独立供电，电源、输入、输出三端隔离。
| 供电电压 | 20~35VDC，功耗约2.2W |
|---|---|
| 输入 | 开关触点，逻辑电平 |
| 输出 | 开路电压>24V，UE/IE=12.8V/45mA置反功能：K1置“0N”侧，电路输出置反 |
| 报警继电器功能 | 拨码开关K2置“ON”侧，电路选用报警功能负载电阻<50Ω，短路报警（SC)，负载电阻>10KΩ，开路报警（LB） |
| 报警继电器输出特性 | 响应时间：20ms，驱动能力：250VAC/2A，30VDC/2A电阻性负载时 |
| 适用现场设备 | 本安电磁阀、声光报警器 |
| 温度参数 | 工作温度：-20℃~+60℃， 存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | 本安端与非本安端（≥3000VAC/min）；电源与非本安端之间（≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |
| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
| 电磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆标志 | [Exia Ga]ⅡC |
| 功能安全认证 | SIL2，符合IEC 61508 EN 61511标准 |
| 认证机构 | 国家防爆电气产品质量监督检验中心CQST认证 |
| 认证参数（端子3-4之间） | Um=250V Uo=28V Io=119mA Co=0.05uF Lo=2.1mH Po=0.83W |
| 安装场所要求 | 可与具有ⅡA、ⅡB、ⅡC危险气体的0区本安仪表相连接 |
| 平均无故障时间 | 约100000小时 |
