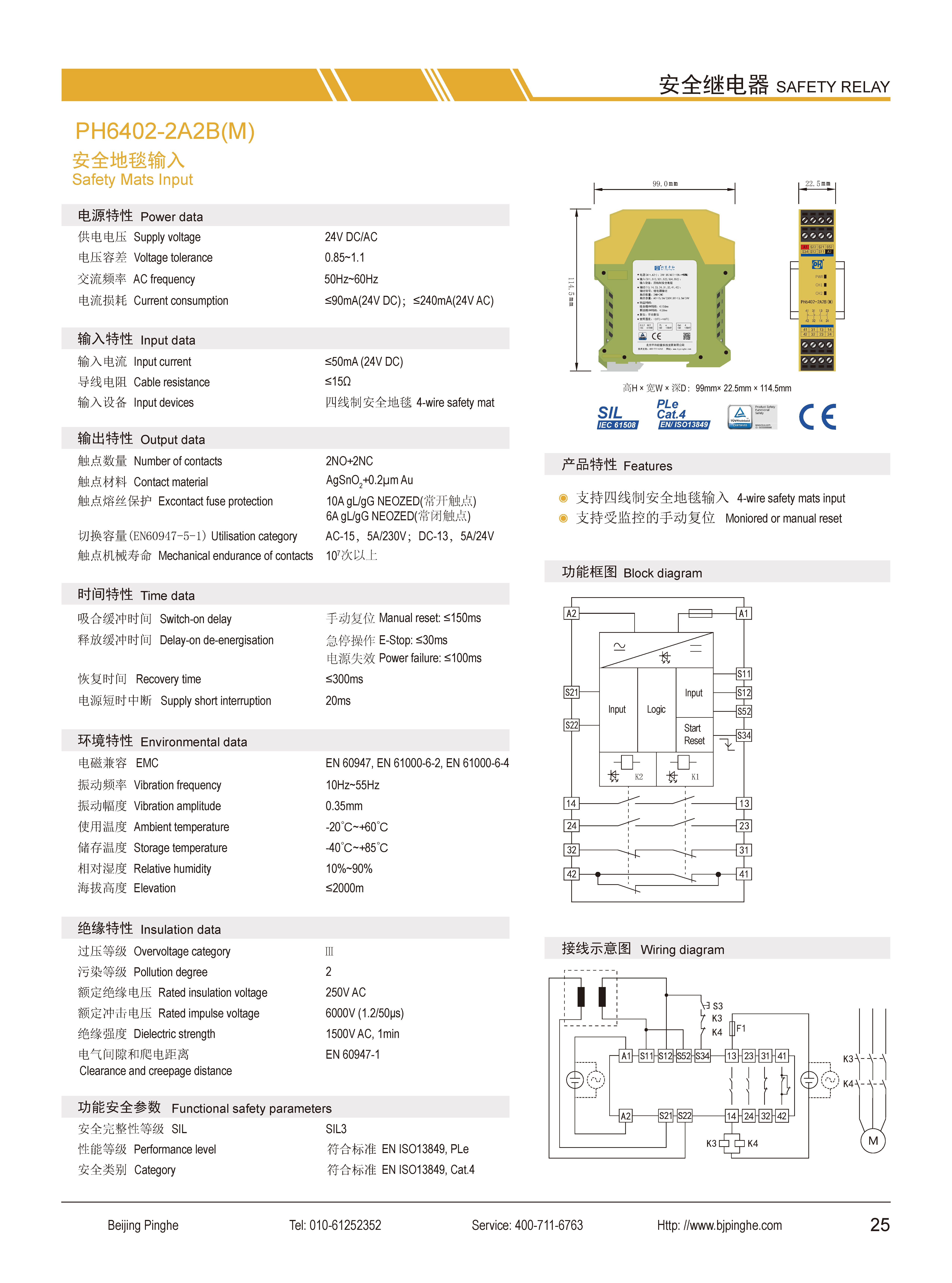

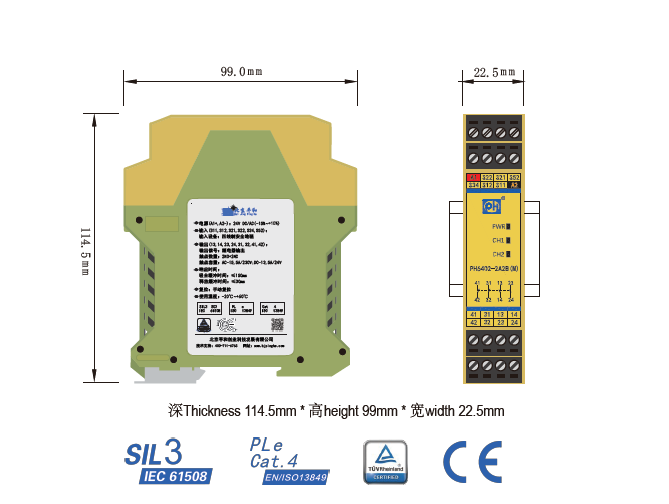

PH6402-2A2B(M)
PH6402-2A2B(M)是一款安全继电器控制模块，适用于安全地毯输入，具有2路常开(NO)安全输出触点和2路常闭(NC)辅助输出触点的安全继电器。它支持双通道操作，手动复位，并具有复位按钮监控功能。
PH6402-2A2B(M)
安全地毯输入
产品特性
支持四线制安全地毯输入
支持受监控的手动复位.png)
产品特性
支持四线制安全地毯输入
支持受监控的手动复位
| 供电电压 |
24V DC/AC
|
|---|---|
| 电压容差 |
0.85~1.1
|
| 交流频率 |
50Hz~60Hz
|
| 电流损耗 |
≤90mA(24V DC); ≤240mA(24V AC)
|
| 输入电流 |
≤50mA (24V DC)
|
| 导线电阻 |
≤15Ω
|
| 输入设备 |
四线制安全地毯
|
| 触点数量 |
2NO+2NC
|
| 触点材料 |
AgSnO,+0.2um Au
|
| 触点熔丝保护 |
10AgL/gG NEOZED(NO)(常开触点);
6AgL/gG NEOZED(NC)(常闭触点)
|
| 切换容量(EN60947-5-1) |
AC-15,5A/230V;DC-13,5A/24V
|
| 触点机械寿命Mechanical endurance of contacts |
10^7次以上
|
| 吸合缓冲时间 |
手动复位:≤150ms
|
| 释放缓冲时间 |
急停操作:≤30ms;
电源失效:≤100ms
|
| 恢复时间 |
≤300ms
|
| 电源短时中断 |
20ms
|
| 电磁兼容 |
EN 60947, EN 61000-6-2,EN 61000-6-4
|
| 振动频率 |
10Hz~55Hz
|
| 振动幅度 |
0.35mm
|
| 使用温度 |
-20℃~+60℃
|
| 储存温度 Storage temperature |
-40℃~+85℃
|
| 相对湿度 |
10%~90%
|
| 海拔高度 |
≤2000m
|
| 过压等级 | Ⅲ |
| 污染等级 | 2 |
| 额定绝缘电压 |
250V AC
|
| 额定冲击电压 |
6000V (1.2/50us)
|
| 绝缘强度 |
1500V AC, 1min
|
| 电气间隙和爬电距离 |
EN 60947-1
|
| 安全完整性等级 |
SIL3
|
| 性能等级 |
符合标准EN ISO13849,PLe
|
| 安全类别 |
符合标准EN ISO13849,Cat.4
|
