PHD-11TC-33*
一入一出 RS485半双工输入 隔离式安全栅
-
通道数：
一进一出
-
输入：
RS485半双工
-
输出：
RS485半双工
通讯信号输入隔离式安全栅
PHD-11TC-33* 一入一出
输入：RS-485半双工数字信号
输出：RS-485半双工数字信号
概述
PHD-11TC-33*通讯信号输入隔离式安全栅，可实现RS-485半双工数字信号在危险区和安全区的双向通信。
PHD-11TC-33* 一入一出
输入：RS-485半双工数字信号
输出：RS-485半双工数字信号
概述
PHD-11TC-33*通讯信号输入隔离式安全栅，可实现RS-485半双工数字信号在危险区和安全区的双向通信。
该产品需独立供电，电源、输入、输出三端隔离。
|
代码
|
配电电压，电流
|
|
无
|
无配电
|
|
A
|
5V
|
|
B
|
6V
|
|
C
|
12V
|
|
F
|
24V
|
|
H
|
客户自定义
|
| 供电电压 | 20~35VDC，功耗<2.5W（24VDC，配电5V带载80mA时） |
|---|---|
| 输入信号 | RS485半双工数字信号 |
| 配电电压 | 为现场仪表提供配电电压：5V、6V、12V、24V |
| 输出信号 | RS485半双工数字信号 |
| 适用现场设备 | 带RS485的通讯接口设备 |
| 传输速度 | 传输速率≤115.2kbps |
| 传输延时 | ≤10us |
| 发送与接收切换时间 | ≥20ms |
| 温度参数 | 工作温度：-20℃~+60℃， 存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | 本安端与非本安端（≥3000VAC/min）；电源与非本安端之间（≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |

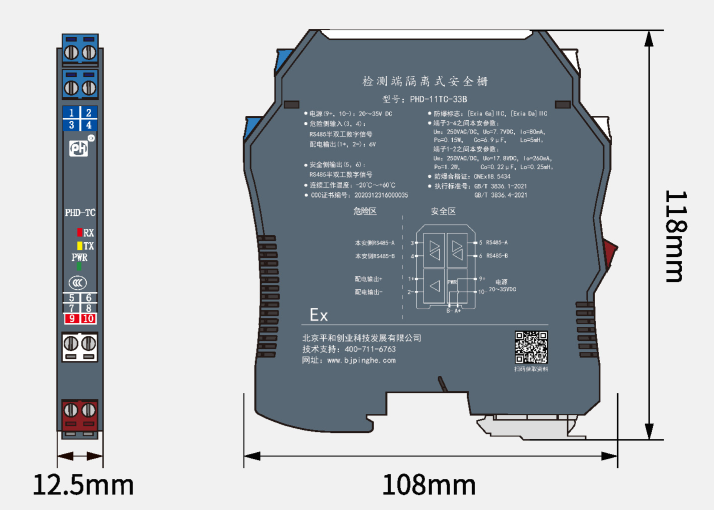

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
| 电磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆标志 | [Exia Ga]ⅡC |
| 认证机构 | 国家防爆电气产品质量监督检验中心CQST认证 |
| 认证参数（端子1-3-4之间） | （认证参数：端子1-2之间）Um=250V Uo=17.85V Io=250mA Co=0.22 uF Lo=0.25mH Po=1.12W （认证参数：端子3-4之间）Um=250V Uo=7.7V Io=80mA Co=6.9uF Lo=5.0mH Po=0.15W |
| 安装场所要求 | 可与具有ⅡA、ⅡB、ⅡC危险气体的0区本安仪表相连接 |
| 平均无故障时间 | ≤100000小时 |
