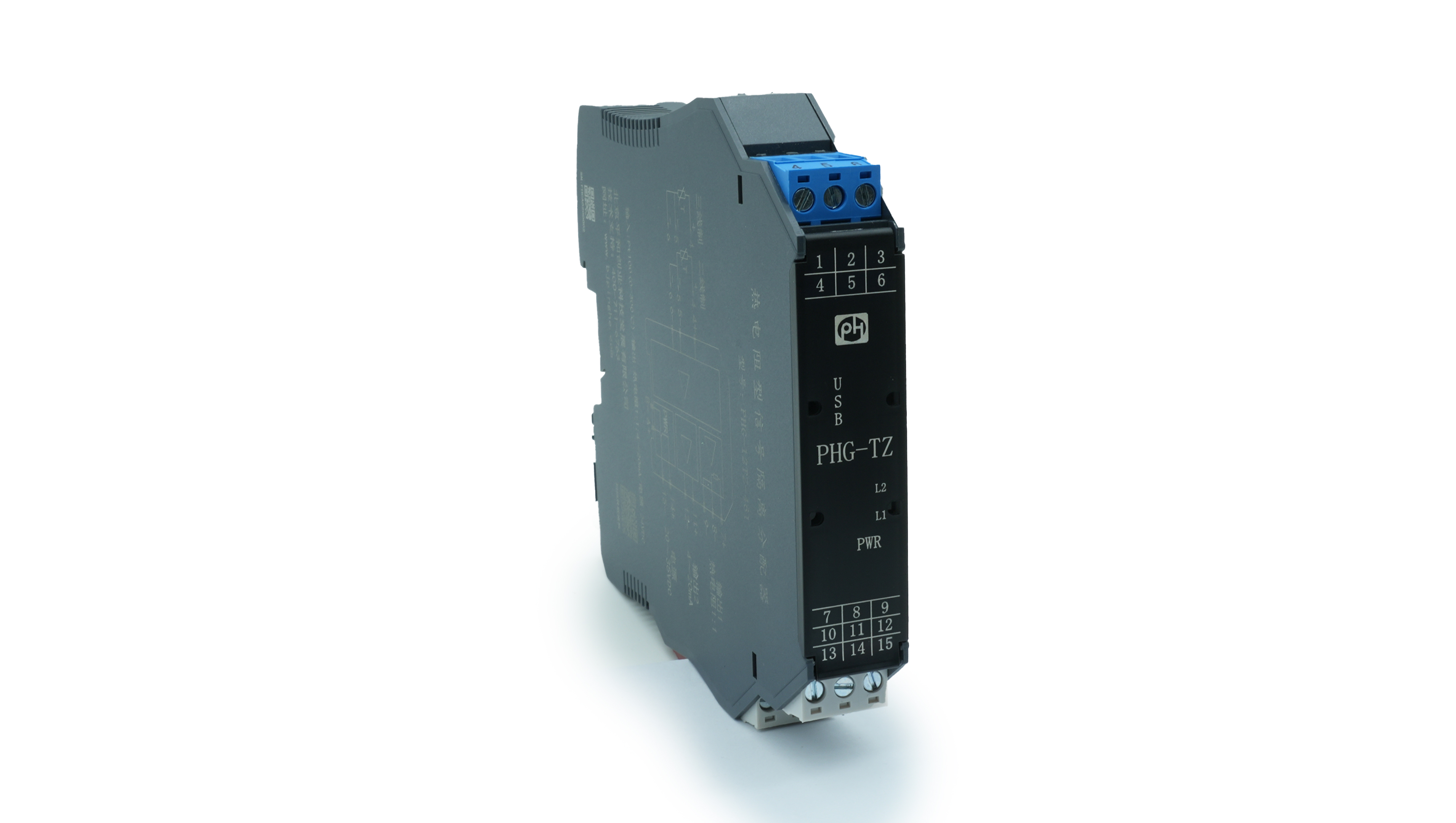

PHG-11TZ-46+

一入一出热电阻Pt100输入热电阻1:1输出

咨询热线 400-711-6763

留言咨询

加入对比 >

热电阻输入信号隔离器

一入一出

输入：热电阻Pt100

输出：热电阻1:1

概述
电涌保护型热电阻输入温度变送器，可将二线制或三线制热电阻(RTD)Pt100信号1:1传送送输出，用于驱动负载。

该产品需独立供电，电源、输入、输出三瑞隔离。

输入信号	热电阻Pt100
信号范围	对应热电阻的测量范围
量程范围	-150℃~850℃
输出信号	热电阻Pt100 （输入信号1:1）
激励电流	0.1~3mA
电涌保护特性	标称放电电流In（ 8/20μs）：6kA 电压保护水平Up（8/20μs）：60V（线对线）电压保护水平Up（8/20μs）：600V（线对地）依据标准：GB/T 18802.21-2016(等同IEC61643-21：2012)
供电电压	18~35V DC，功耗 <0.9W (24V DC供电时）
LED指示灯	绿色：电源指示
输出精度	0.1%F.S/℃
温度漂移	0.01%F.S/℃
温度参数	工作温度：-20℃~+60℃，存储温度：-40℃~+80℃
空气相对湿度	10%~95%RH无凝露
绝缘强度	≥2000V AC/min （输入/输出/电源间）
绝缘电阻	≥100MΩ （500V DC）(输入/输出/电源间）
电磁兼容性	GB/T 18268 (IEC 61326-1)
导线要求	横截面≥0.5mm2 ; 绝缘强度≥500V
适用的现场设备	二线制或三线制热电阻Pt100

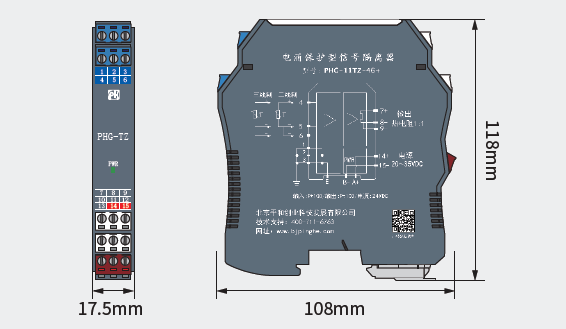

外形尺寸	厚17.5mm×宽108mm×高118mm
