热电阻输入信号隔离器
一入二出
输入：热电阻
输出：直流信号
概述
电涌保护型热电阻输入温度变送器，可将二线制或三线制热电阻（RTD）信号隔离转换为直流信号, 用于驱动负载。可智能组态, 热电阻的实际量程范围可通过计算机软件进行设定。具有断线报警功能和超出量程范围报警功能。
概述
电涌保护型热电阻输入温度变送器，可将二线制或三线制热电阻（RTD）信号隔离转换为直流信号, 用于驱动负载。可智能组态, 热电阻的实际量程范围可通过计算机软件进行设定。具有断线报警功能和超出量程范围报警功能。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | 热电阻信号 （详见“输入信号类型和量程表”） |
|---|---|
| 输入断线 | 默认“低报”，可通过组态软件修改为“高报” |
| 信号范围 | 对应热电阻的测量范围 |
| 量程范围 | 用户订货时自行定制组态，在尾号指明或另说明 |
| 激励电流 | 800uA |
| 输出信号 | 直流信号（电流/电压） |
| 负载能力 |
电流型负载电阻≤500Ω （可定制） |
| 电涌保护特性 |
标称放电电流In（ 8/20μs）：6kA
电压保护水平Up（8/20μs）：60V（线对线）
电压保护水平Up（8/20μs）：600V（线对地）
依据标准：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供电电压 | 18~35V DC，功耗：电流输出 <1.2W, 电压输出 <0.6W |
| LED指示灯 |
绿色：电源指示 低量程报警L1灯亮；高量程报警L2灯亮 |
| 输出精度 | 详见 “输入信号类型和量程表” |
| 响应时间 | 300ms达到最终值的90% |
| 温度漂移 | 0.005%F.S/℃ |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | ≥2000V AC/min （输入/输出/电源间） |
| 绝缘电阻 | ≥100MΩ （500V DC）(输入/输出/电源间） |
| 电磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 二线制或三线制热电阻 G53, Cu50, Pt100, Pt1000, Ni1000 |

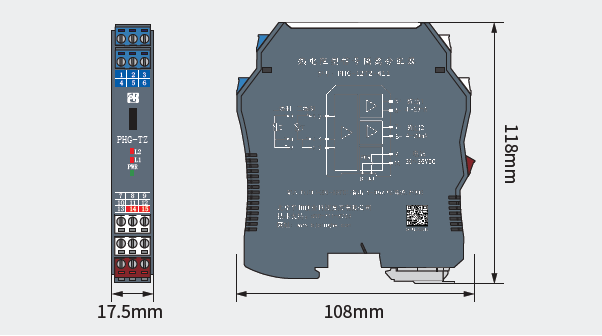

| 外形尺寸 | 厚17.5mm×宽108mm×高118mm |
