PHG-12TF-288+
一入二出 触点及NAMUR接近开关输入 晶体管输出
-
通道数：
一进二出
-
输入：
触点及NAMUR接近开关输入
-
输出：
晶体管
开关量输入信号隔离器
一入二出
输入: 触点及NAMUR接近开关
概述
输出: 晶体管
概述
电涌保护型开关量输入晶体管输出信号隔离器，将开关触点或接近开关的输入信号，通过隔离转换为晶体管输出。线路故障检测通过模块顶部LED灯显示。模块的开关用来选择通道的相位和是否需要线路故障检测功能。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | 触点及NAMUR接近开关 |
|---|---|
| 传感器供电电压 | 约8V |
| 输入频率范围 | ≤5kHz |
| 输入/输出特性 | 现场输入电流：>2.1mA时, 输出闭合, 表示ON；现场输入电流：<1.2mA时, 输出开路, 表示OFF |
| 输出e-c间导通/截止状态可转换控制 |
拨码开关K1，K3置“ON”侧，晶体管输出e-c导通 拨码开关K1，K3置“OFF”侧，晶体管输出e-c截止 拨码开关K2，K4置“ON”侧，电路选用指示灯红灯LFD报警功能 |
| 输出信号 | 晶体管 |
| 输出特性 | NPN型晶体管发射极或集电极开路输出 |
| 驱动能力 | 输出电流≤20mA (1.2kΩ), 内部最大电流100mA, 设短路电流保护 |
| 电涌保护特性 |
标称放电电流In（ 8/20μs）：6kA
电压保护水平Up（8/20μs）：60V（线对线）
电压保护水平Up（8/20μs）：600V（线对地）
依据标准：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供电电压 | 18~35V DC, 功耗<1.2W (晶体管导通时) |
| LED指示灯 |
绿色: 电源指示
黄色: 输出晶体管正常工作状态
红色: LFD指示, 路线故障报警
|
| 开关频率 | <10Hz |
| 温度参数 | 工作温度：-20℃~+60℃， 存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | 本安端与非本安端（≥3000VAC/min）；电源与非本安端之间（≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |
| 电磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 干接点或符合DIN19234标准的NAMUR型接近开关输入等现场设备 |
| 安装场所 | 安装在安全区，可与高处于0区, IIC, 20区, IIIC 危险场所的本案仪表连接 |

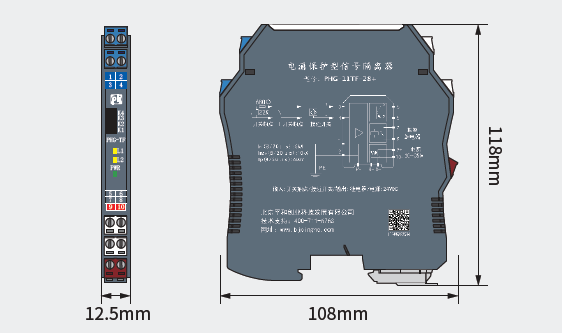

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
| 路线故障检测 (LFD) |
用户可在模块顶部的开关选择“ON”侧, 启用故障检测功能, 并通过LED红色灯指示报警。现场输入电流>7mA, 短路报警 (SC); 现场输入电流<0.1mA, 开路报警（LB)。诺开关触点输入, 需断线检测功能(断线,短路)，应在开关两端并联22KΩ电阻,
串联680Ω电阻 (如下图接线图中开关触点 II)。
|
