PHG-11TP-23
一入一出 频率信号输入 频率信号1:1 (24V配电)输出
-
通道数：
一进一出
-
输入：
频率信号
-
输出：
频率信号1:1 (24V配电)
频率信号输入信号隔离器
一入一出
输入：频率信号
输出：频率信号1:1 (24V配电）
概述
频率量输入信号隔离器:PHG-11TP-23，将输入端的频率信号1:1输出, 并给输出端仪表提供24V隔离配电电源。
一入一出
输入：频率信号
输出：频率信号1:1 (24V配电）
概述
频率量输入信号隔离器:PHG-11TP-23，将输入端的频率信号1:1输出, 并给输出端仪表提供24V隔离配电电源。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | 频率≤100KHz，幅值≤24V，占空比≥20%，高电平≥4V，低电平≤1V |
|---|---|
| 配电电压 | 开路电压≤25V，带载25mA时配电电压≥16V |
| 输出信号 | 频率信号1:1 |
| 信号范围 |
信号低电平≤0.5V
信号高电平≥20V
|
| 驱动电流 | ≤15mA，负载电阻≥1kΩ |
| 供电电压 | 18~35V DC，功耗 ≤1.7W（24V DC供电，24V电平输出时） |
| LED指示灯 | 绿色：电源指示 |
| 收，发切换时间 | ≥20ms |
| 温度参数 | 工作温度：-20℃~+60℃， 存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | ≥2000V AC/min （输入/输出/电源间） |
| 绝缘电阻 | ≥100MΩ （500V DC）（输入/输出/电源间） |
| 电磁兼容性 | GB/T 18268 （IEC 61326-1） |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 频率量设备 |

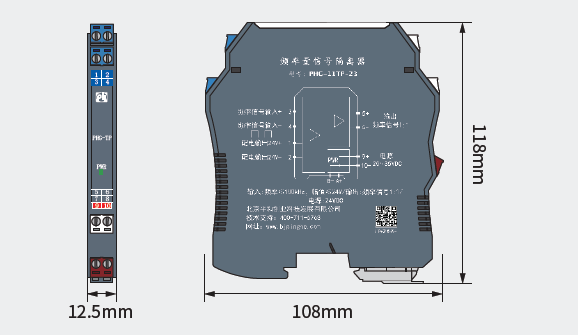

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
