PHG-11TC-13M
一入一出 RS-232输入 RS-485半双工输出
-
通道数：
一进一出
-
输入：
RS-232
-
输出：
RS-485半双工
通讯信号输入信号隔离器
一入一出
输入：RS-232数字信号
输出：RS-485半双工数字信号
概述
PHG-11TC-13M通讯信号输入信号隔离器，可实现RS-232数字信号隔离转化成RS-485半双工数字信号传输到控制室，电路为现场仪表提供配电电源。可通过顶部拨码开关切换电压值。
具体操作方法见下侧图标
概述
PHG-11TC-13M通讯信号输入信号隔离器，可实现RS-232数字信号隔离转化成RS-485半双工数字信号传输到控制室，电路为现场仪表提供配电电源。可通过顶部拨码开关切换电压值。
具体操作方法见下侧图标
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | RS-232数字信号 |
|---|---|
| 配电电压 | 为现场仪表提供配电电源: 5V, 6V, 8V, 9V, 12V |
| 输出信号 | RS-485半双工数字信号 |
| 传输延迟 | ≤10us |
| 传输速率 | ≤1.2kbps~56kbps |
| 供电电压 | 18~35V DC，功耗≤4W (24V供电，6V/100mA配电时） |
| LED指示灯 |
绿色：电源指示
黄色：安全区向危险区传输信号
红色：危险区向安全区传输信号
|
| 收，发切换时间 | ≥20ms |
| 温度参数 | 工作温度：-20℃~+60℃， 存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | ≥2000V AC/min （输入/输出/电源间） |
| 绝缘电阻 | ≥100MΩ （500V DC）(输入/输出/电源间） |
| 电磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 带RS-232通讯接口设备 |

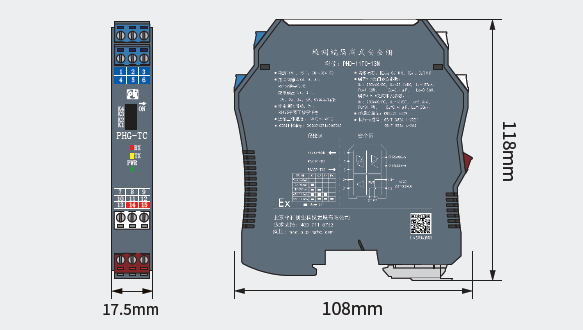

| 外形尺寸 | 厚17.5mm×宽108mm×高118mm |
