PHG-11TT-*8
一入一出 热电偶输入 热电偶1:1输出
-
通道数：
一进一出
-
输入：
热电偶
-
输出：
热电偶1:1
热电偶输入信号隔离器
一入一出
输入：热电偶
输出：热电偶1:1
概述
PHG-11TT-*8系列热电偶输入温度变送器，可将热电偶（TC）发出的毫伏信号1:1输出。
概述
PHG-11TT-*8系列热电偶输入温度变送器，可将热电偶（TC）发出的毫伏信号1:1输出。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | K、S、E、J、B、T、R、N热电偶信号 |
|---|---|
| 信号范围 | -20~80mV |
| 输出信号 | 热电偶信号（输入信号1:1） |
| 供电电压 | 18~35V DC，功耗: <0.8W （24V DC供电时） |
| LED指示灯 | 绿色：电源指示 |
| 输出精度 | 0.05%F.S |
| 响应时间 | 300ms达到最终值的90% |
| 温度漂移 | 0.005%F.S/℃ |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | ≥2000V AC/min （输入/输出/电源间） |
| 绝缘电阻 | ≥100MΩ (输入/输出/电源间） |
| 电磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | K、S、E、J、B、T、R、N热电偶传感器 |

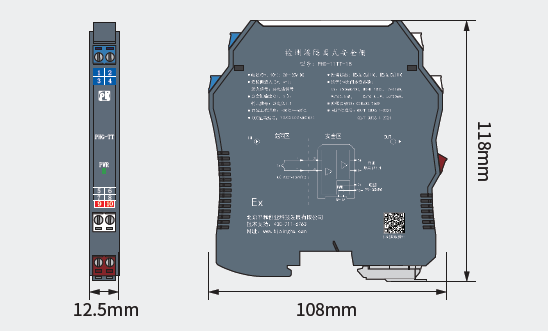

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
