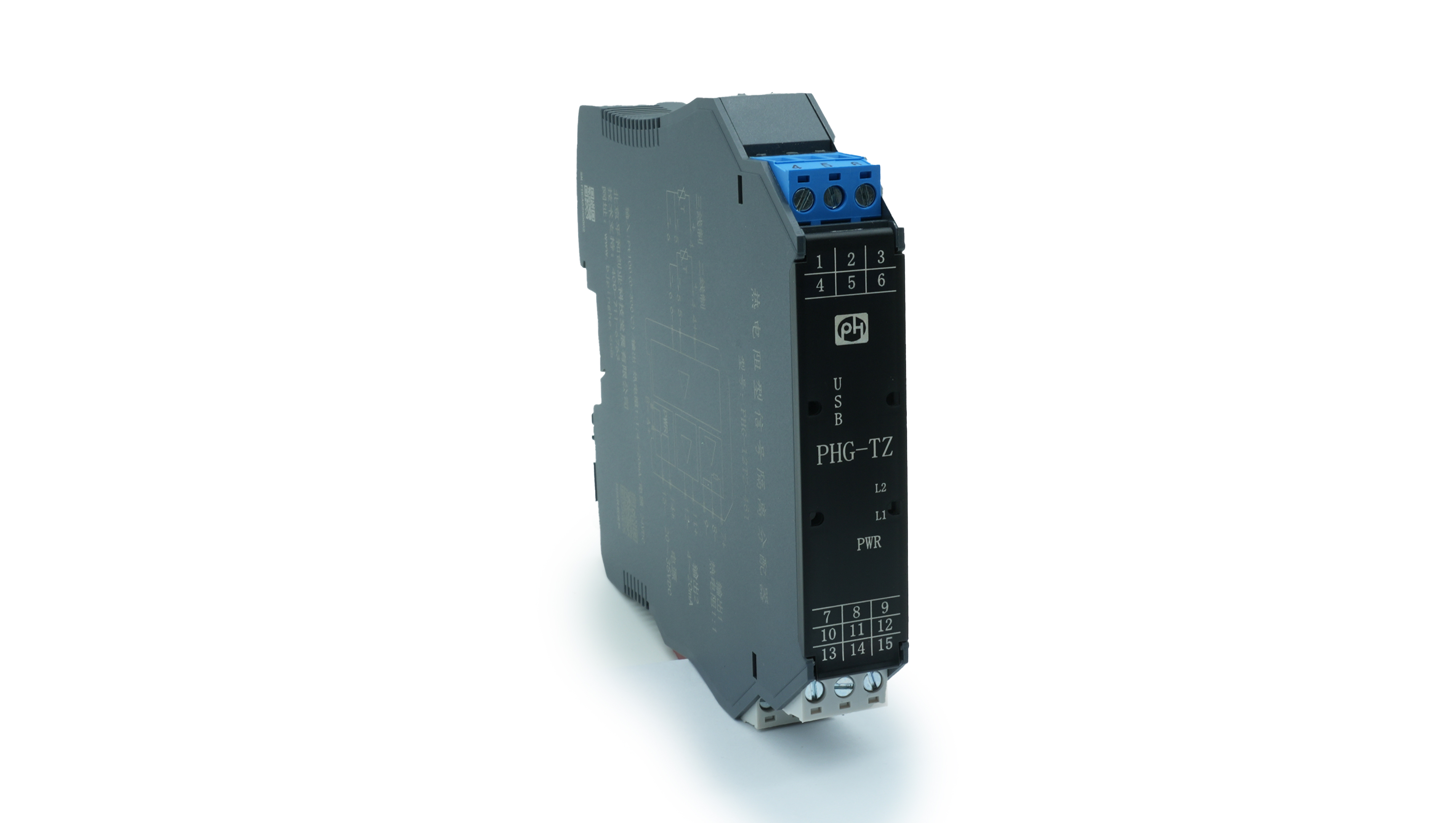

PHG-12TZ-461
一入二出 热电阻Pt100输入 一路热电阻1:1，一路4~20mA输出
-
通道数：
一进二出
-
输入：
热电阻Pt100
-
输出：
一路热电阻1:1， 一路4~20mA
热电阻输入信号隔离器
一入二出
输入：热电阻Pt100
输出：一路热电阻1:1，一路4~20mA
概述
热电阻输入温度变送器，可将热电阻(RTD)信号,隔离，转换输出一路热电阻1:1信号，一路4~20mA信号，用于驱动负载。可智能组态, 热电阻的实际量程范围可通过计算机软件进行设定。具有断线报警功能和超出量程范围报警功能。
热电阻输入温度变送器，可将热电阻(RTD)信号,隔离，转换输出一路热电阻1:1信号，一路4~20mA信号，用于驱动负载。可智能组态, 热电阻的实际量程范围可通过计算机软件进行设定。具有断线报警功能和超出量程范围报警功能。
该产品需独立供电，电源、输入、输出三瑞隔离。
| 输入信号 | 热电阻Pt100 |
|---|---|
| 量程范围 | -200℃~850℃ |
| 输出信号 |
一路热电阻Pt100 （输入信号1:1） 一路4~20mA |
| 负载能力 | 0~500Ω （可定制） |
| 供电电压 | 18~35V DC， 功耗 <1.9W (24V DC供电,20mA输出时） |
| LED指示灯 | 绿色：电源指示 |
| 输出精度 | 0.1%F.S/℃ |
| 温度漂移 | 0.01%F.S/℃ |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | ≥2000V AC/min （输入/输出/电源间） |
| 绝缘电阻 | ≥100MΩ （500V DC）(输入/输出/电源间） |
| 电磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 二线制或三线制热电阻Pt100 |

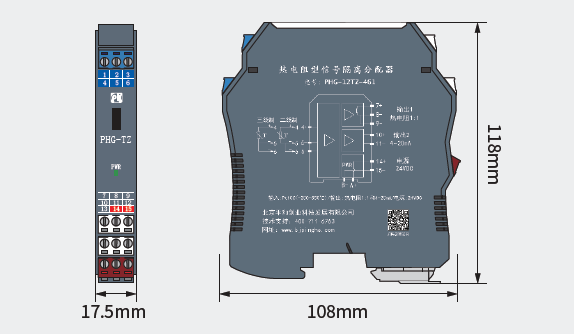

| 外形尺寸 | 厚17.5mm×宽108mm×高118mm |
