PHG-11TE
一入一出 二，三线制变送器4~20mA或电流源4~20mA输入 直流信号输出
-
通道数：
一进一出
-
输入：
二，三线制变送器或电流源4~20mA
-
输出：
直流信号
模拟量输入（出）信号隔离器
一入一出
输入: 二，三线制变送器或电流源4~20mA信号
输出: 直流信号
概述
模拟量输出信号隔离器，可实现将二，三线制4~20mA或电流源信号经隔离、转换为电流或电压信号输出，输入、输出参数可根据用户需求定制。4~20mA输出时，支持HART数字信号通讯，选型时需在型号后加HART。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | 二，三线制变送器或电流源4~20mA |
|---|---|
| 配电电压 | ≥18V |
| 输入阻抗 | ≤100Ω |
| 输出信号 |
直流信号（电流/电压） 4~20mA时，支持HART数字信号（选配） |
| 负载电阻 |
电流型负载电阻≤500Ω 电压型负载电阻<5mA |
| 供电电压 |
18-35V DC 电流输出< 1.3W；电压输出< 1W |
| LED指示灯 | 绿色：电源指示 |
| 输出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 响应时间 | 5ms达到最终值的90% |
| 温度漂移 | 0.005%F.S/℃ |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | ≥2000V AC/min （输入/输出/电源间） |
| 绝缘电阻 | ≥100MΩ （500V DC）(输入/输出/电源间） |
| 电磁性兼容 | GB/T 18268 （IEC 61326-1） |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 二，三线制变送器或电流源 |

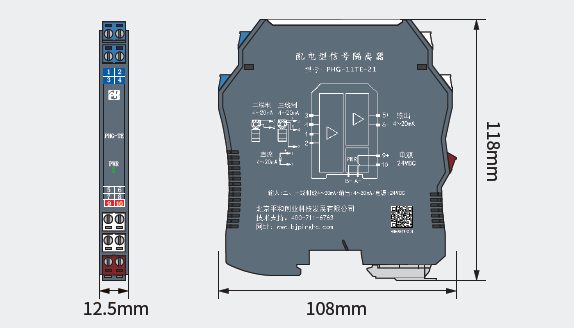

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
