PHG-22TD-1111-C
二入二出 4~20mA信号输入 4~20mA信号输出
-
通道数：
二进二出
-
输入：
4-20mA(HART)
-
输出：
4-20mA(HART)
模拟量输入（出）信号隔离器
二入二出
输入: 4~20mA (HART数字信号)
输出: 4~20mA (HART数字信号)
概述
模拟量输出信号隔离器，可实现将4~20mA直流信号经隔离、转换为4~20mA信号输出，输入、输出参数可根据用户需求定制。
支持HART数字信号双向通讯，选型时需在型号后加HART。
支持HART数字信号双向通讯，选型时需在型号后加HART。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | 4~20mA, 支持HART数字信号 （选配） |
|---|---|
| 输入阻抗 | ≤100Ω |
| 输出信号 | 4~20mA, 支持HART数字信号（选配） |
| 负载电阻 | ≤800Ω |
| 供电电压 | 18-35V DC， 功耗 < 2.0W |
| LED指示灯 | 绿色：电源指示 |
| 输出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 响应时间 | 5ms达到最终值的90% |
| 温度漂移 | 0.005%F.S/℃ |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | ≥2000V AC/min （输入/输出/电源间） |
| 绝缘电阻 | ≥100MΩ （500V DC）(输入/输出/电源间） |
| 电磁性兼容 | GB/T 18268 （IEC 61326-1） |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 阀门定位器，电气转换器 |

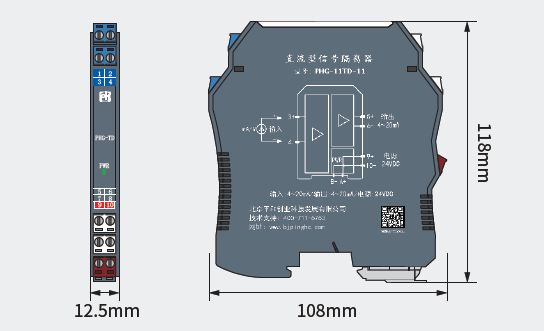

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
