频率信号输入信号隔离器
一入一出
输入：频率信号
输出：直流信号
概述

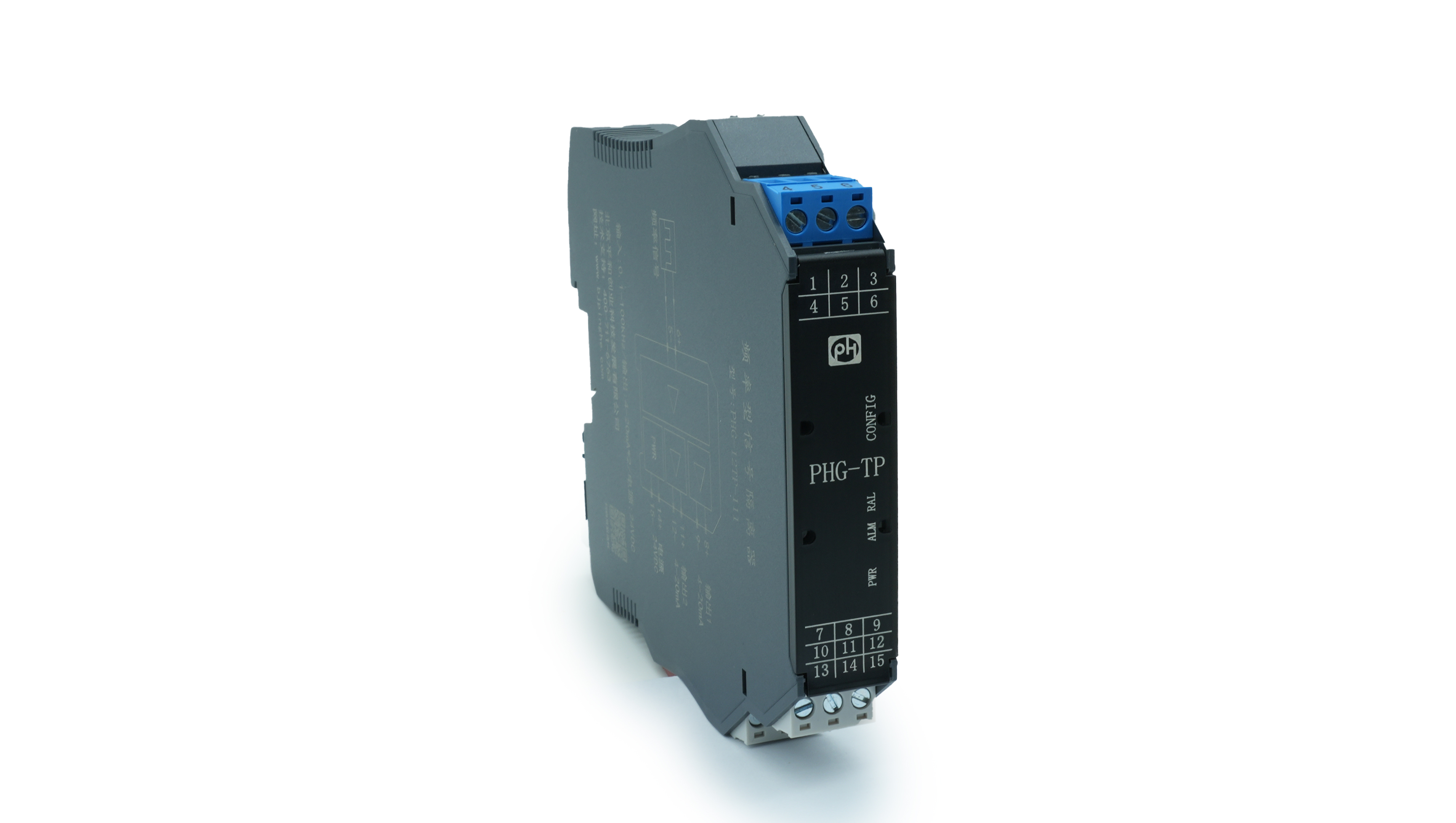

频率量输入信号隔离器:PHG-11TP系列，将输入端的频率信号根据用户设定的量程线性转换成直流信号输出。
一入一出
输入：频率信号
输出：直流信号
概述
频率量输入信号隔离器:PHG-11TP系列，将输入端的频率信号根据用户设定的量程线性转换成直流信号输出。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 |
输入频率：0.1Hz~100kHz
最高允许输入电压：30Vp-p
最小输入点评：2V, (2Hz~100kHz)
2V, (0.1Hz~100kHz)
|
|---|---|
| 输出信号 | 直流信号 |
| 电流输出负载电阻 | ≤350Ω |
| 电压输出负载电阻 | ≥1kΩ |
| 供电电压 | 18~35V DC，功耗 ≤1W (24V DC供电，20mA输出时） |
| 脉冲宽带 | ≥2us |
| 输出精度 | 0.1%F.S |
| 温度漂移 | 0.01% F.S/℃ |
| * | 输入信号故障检测功能详见使用说明书 |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| LED指示灯 |
ALM黄灯：输入信号高于报警高位置（含死区值）时亮 ALM红灯：输入信号低于报警低位值（含死区值）时亮 ALM黄灯，红灯均亮：输入信号故障 |
| 电磁兼容性 | 符合GB/T 18268 (IEC 61326-1) |
| 绝缘强度 | ≥1500V AC/min (输入/输出/电源间) |
| 绝缘电阻 | ≥100MΩ(输入/输出/电源间) |
| 导线要求 | 横截面≥0.5mm2;绝缘强度≥500V |
| 适用现场设备 |
电平脉冲信号
|
| 外形尺寸 | 厚17.5mm×宽108mm×高118mm |
