电位器输入信号隔离器
一入一出
输入: 电位器信号
输出: 直流信号
概述
电位器输入信号隔离器, 可将电位器信号隔离转换为直流信号输出，转换电路把2.5V电压变送到输入端电位器，电位器再把分压值传回电路。
电位器输入信号隔离器, 可将电位器信号隔离转换为直流信号输出，转换电路把2.5V电压变送到输入端电位器，电位器再把分压值传回电路。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 | 三线制电位器 |
|---|---|
| 输出信号 | 直流信号 (电流/电压) |
| 负载电阻 |
电流型负载电阻≤500Ω （可定制）
电压型负载电阻 <5mA （可定制）
|
| 供电电压 | 18~35V DC，功耗：电流输出 <0.8W, 电压输出 <0.5W |
| LED指示灯 | 绿色：电源指示 |
| 输出精度 | ±0.1%F.S |
| 响应时间 | 300ms达到最终值的90% |
| 温度漂移 | 0.01%F.S/℃ |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 | ≥2000V AC/min （输入/输出/电源间） |
| 绝缘电阻 | ≥100MΩ （500V DC）(输入/输出/电源间） |
| 电磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 导线要求 | 横截面≥0.5mm2 ; 绝缘强度≥500V |
| 适用的现场设备 | 三线制电位器 |

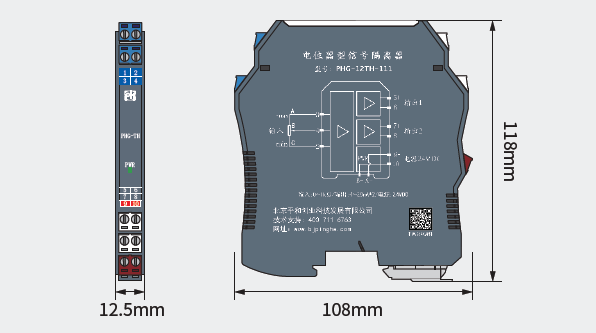

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
